Носимые радиостанции ВЭБР - 40/8 И ВЭБР - 160/9
Носимые радиостанции "ВЭБР - 40/8" И "ВЭБР - 160/9"

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ


1. Радиостанции "ВЭБР - 40/8" (33 - 48.5 МГц, 57 - 57,5 МГц) и "ВЭБР-160/9" (146 - 174 МГц) предназначены для организации сетей производственной радиосвязи и обеспечивают двухстороннюю симплексную радиосвязь, как между собой, так и радиостанциями других типов, которые соответствуют ГОСТ 12252-86.
2. Радиостанции могут быть одноканальными, двухканальными или многоканальными.

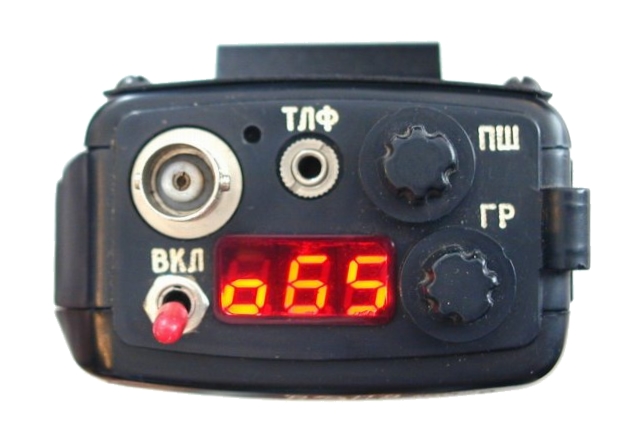

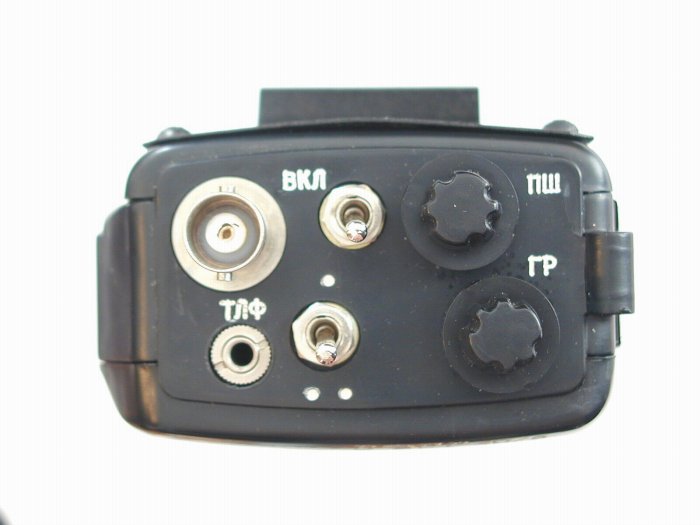

В двухканальном варианте устанавливается дополнительный тумблер для переключения каналов, многоканальные варианты имеют трехразрядный цифровой индикатор, на котором отображается номер канала и некоторые режимы работы радиостанции, переключение каналов ведется кнопками. Многоканальные варианты поставляются с программным обеспечением, которое позволяет в каналы памяти (10 каналов) записать рабочие частоты вручную. Кроме каналов памяти в процессор станции может записываться массив до 80 рабочих частот с шагом 25 кГц.

КОНСТРУКЦИЯ

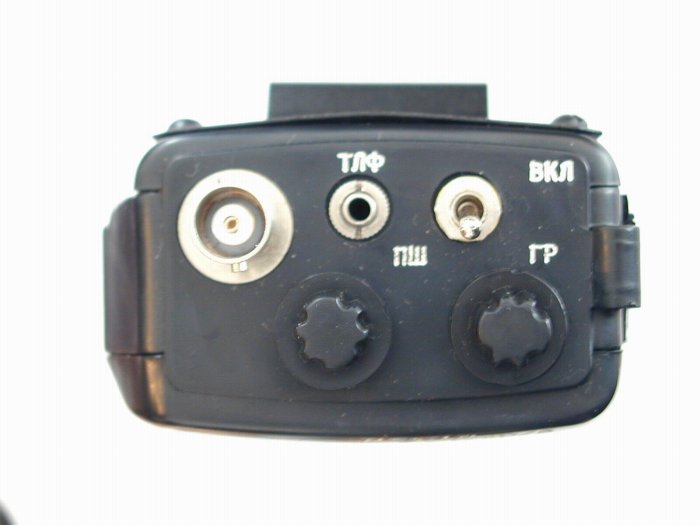

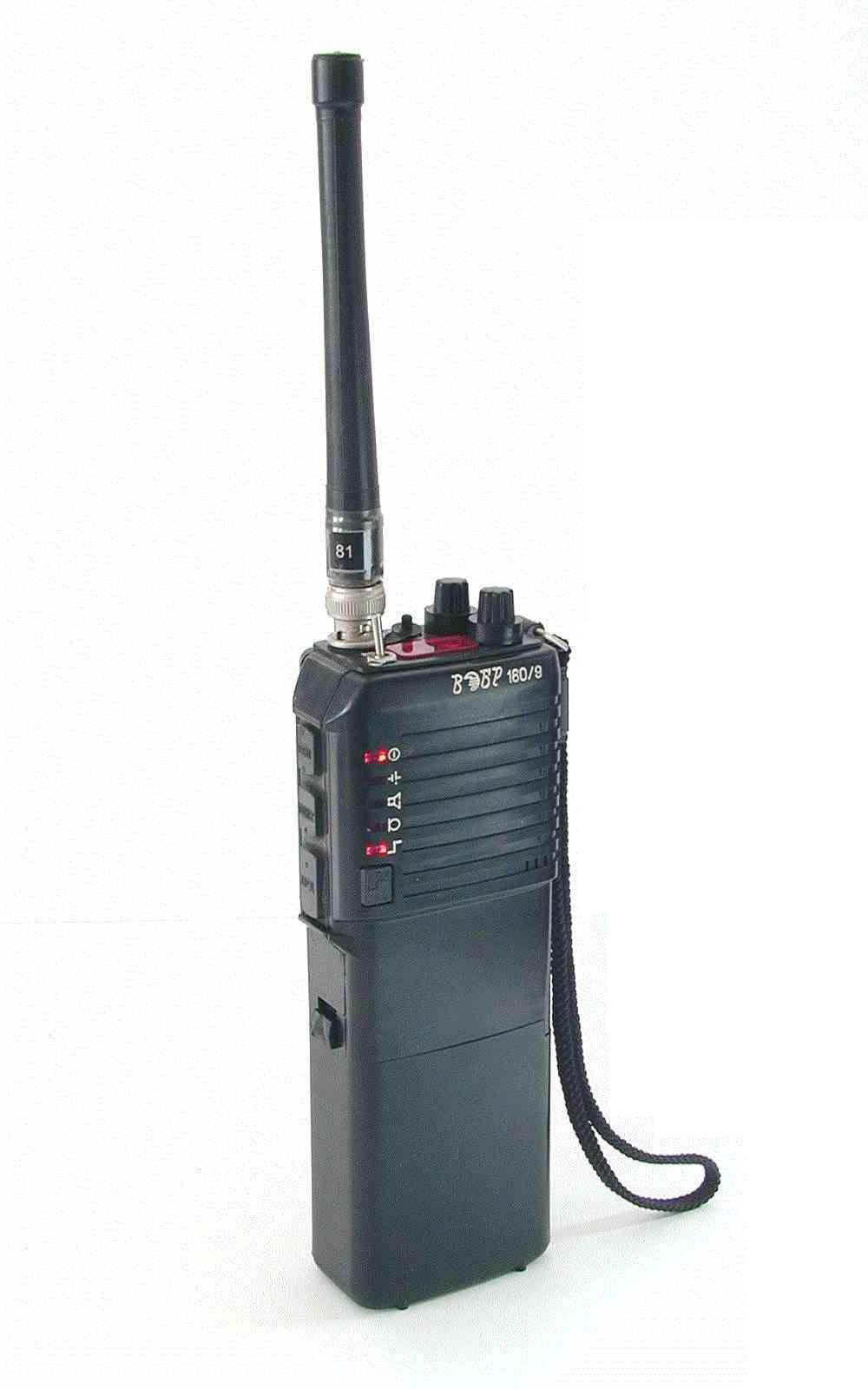

Радиостанции "ВЭБР-40/8" и "ВЭБР-160/9" выполнены в корпусе из АВС пластика, который обеспечивает необходимую прочность конструкции, удобство эксплуатации и обслуживания. На верхней панели радиостанции расположены выключатель питания, регуляторы громкости и порога подавителя шумов, гнезда для подключения антенны и выносного наушника. На передней панели расположены светодиоды для индикации режимов работы радиостанции, кнопка переключения режимов радиостанции и, под декоративной решеткой, находятся громкоговоритель и микрофон. На боковых панелях радиостанции расположены кнопки включения передатчика (ПРД, Тон1, Тон2) и, под заглушкой, разъем для программирования. Разъем для подключения аккумуляторной батареи обеспечивает подачу напряжения питания на радиостанцию и имеет дополнительные контакты для подключения внешних устройств, таких как усилитель мощности, манипуляторы и др.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РАДИОСТАНЦИЙ "ВЭБР - 40/8", "ВЭБР-160/9"

Радиостанции соответствуют ГОСТ 12252-86.

Наименование Значение
Рабочие частоты "ВЭБР-40/8" одна из диапазонов

33-48.5 МГц

57-57.5 МГц

Рабочие частоты "ВЭБР-160/9" одна из диапазонов

146-174МГц

Шаг сетки частот, кГц

25

Модуляция кГц, не более

5

Мощность передатчика Вт 1.7-2.5
Чувствительность приемника мкВ, не хуже 0,3
Коэффициент гармоник, %, не более 7
Ток потребления, mА, не более, в режимах -
- "Передача" 600
-"Прием" 60
-"Дежурный прием" 25
Габариты без антенны, мм. -
С БА-0.4 190*70*40
С БА-1.1 190*70*40
Масса с антенной, г -
С БА-0.4 530
С БА-1.1 675


В радиостанциях предусмотрена плавная регулировка уровня громкости и порога подавителя шумов, с помощью светодиодов индицируются основные режимы работы. При разряде аккумуляторной батареи радиостанция оповещает оператора звуковым и световым сигналом.
Одно и двухканальные радиостанции имеют приемник тонального вызова, при его включении радиостанция не принимает сигналы до получения сигнала тонального вызова частотой 1450 Гц.
Одно и двухканальные подвижные радиостанции могут вызываться с диспетчерской радиостанции (ВЭБР-40/19 РД, ВЭБР-160/20 РД) индивидуально или в составе группы. При индивидуальном вызове подвижная радиостанция автоматически оповещают диспетчера, что вызов прошел.
Многоканальные радиостанции из-за ограниченных возможностей процессора не имеют режима индивидуального вызова и приемника тонально вызова, но они поддерживают оперативный переход радиостанции с одного рабочего канала на другой и обеспечивают сканирование каналов.
Радиостанции "ВЭБР-40/8" с количеством каналов до 90 могут иметь рабочие каналы в полосе 1 - 1.5 МГц, а радиостанции "ВЭБР-160/9" - в полосе 4 -5 МГц.

ПРОГРАММИРОВАНИЕ РАБОЧИХ ЧАСТОТ

Одно и двухканальные радиостанции

Рабочие частоты одно и двухканальных радиостанций программируются на предприятии-изготовителе. По специальному заказу в радиостанцию устанавливается программное обеспечение, позволяющее программировать рабочую частоту вручную. Многоканальные радиостанции. Стандартно поставляются 10 канальные радиостанции с ручным программированием рабочих частот, в том числе, для работы в режиме двухчастотного симплекса. Многоканальные радиостанции, дополнительно к 10 каналам с ручным программированием рабочих частот, могут иметь массив до 80 рабочих частот с шагом 25 кГц. В этих радиостанциях поддерживается режим сканирования рабочих частот в каждом массиве - сканирование 10 каналов или сканирование 80 каналов. Заказное программное обеспечение. По желанию заказчика поставляются программаторы "ВЭБР-ПУ-1" и программное обеспечение, с помощью которого можно осуществлять перестройку частоты радиостанции, задавать ее режимы работы, в том числе записывать в радиостанцию специальное программное обеспечение. Предприятие поставляет программное обеспечение, которое, по желанию заказчика, может быть модифицировано для выполнения радиостанцией необходимых заказчику функций, например, увеличение количества каналов многоканальных радиостанций, увеличение разноса частот между каналами, сканирование в двухканальных радиостанциях или по включению питания радиостанция устанавливается в режим пониженной мощности и др.

ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ

Работа носимой радиостанции из салона автомобиля

Радиосигнал от носимой радиостанции, при работе из салона автомобиля, сильно ослабляется, и резко падают дальности связи, особенно в диапазоне 40 МГц. В этом случае можно использовать автомобильную антенну, например АВМЗ-40 (АВМЗ-160 - для диапазона 160 МГц), которая имеет магнитное основание и устанавливается на крыше автомобиля. Эта антенна подключается вместо носимой антенны и обеспечивает заметное увеличение дальности связи носимой радиостанции, даже без дополнительного усилителя мощности.

Работа носимой радиостанции в офисе

Эксплуатация носимых радиостанций требует постоянного слежения за аккумуляторной батареей, а длительное время заряда аккумулятора нарушает непрерывность связи. Однако при эксплуатации носимой радиостанции в помещении (например, менеджер находится в помещении и при выходе берет радиостанцию с собой) удобно использовать офисное зарядное устройство УЗО-5А . Радиостанция устанавливается в офисное устройство, в котором обеспечивается подзаряд аккумуляторной батареи во время работы радиостанции и, при этом, радиостанцией можно свободно пользоваться. Офисное зарядное устройство дополнительно обеспечивает функции автоматического зарядного устройства УЗИ-5А (ускоренный заряд, отключение зарядного тока при достижении аккумулятором номинальной емкости). Возимая радиостанция. Возимо-носимый вариант радиостанции. Применение дополнительного усилителя мощности (ВЭБР-УМ40-10 или ВЭБР-УМ160-10, в зависимости от диапазона) преобразует носимую радиостанцию в возимую. С помощью усилителя выходная мощность передатчика повышается до 8 - 15 Вт при сохранении всех функций носимой радиостанции. Питание усилителя мощности и приемопередатчика осуществляется от аккумулятора автомобиля. Возимая радиостанция легко трансформируется в носимую - от усилителя мощности отсоединяется приемопередатчик и к нему присоединяется антенна и аккумуляторная батарея. Возимо - носимый вариант радиостанции получается при доукомплектовании носимой радиостанции усилителем мощности и возимой антенной.

Работа радиостанции в полевых условиях

При работе носимых радиостанций в полевых условиях, дальности связи 3 - 6 км иногда не достаточно. Выходом их этого положения может служить применение "лесной" антенны (АЛ-40, АЛ-60), которая может быть закуплена у нашего предприятия или изготовлена самостоятельно. Эта проволочная антенна подвешивается за кроны деревьев или другие возвышенности и, при мощности носимых радиостанций около 2 Вт, может обеспечить дальности связи до 10 - 20 км. Антенна может использоваться и совместно со стационарными радиостанциями, например, на объектах меняющих свое местоположение - строительные домики, полевые станы и пр. Антенна не имеет грозозащитного заземления и не может использоваться на стационарных объектах. Для этих объектов рекомендуются антенны типа "Лен" для диапазона 40 МГц, или типа "Маяк" для диапазона 160 МГц, или антенны штыревые носимые, изготовленный на основе углепластиковых конструкций (полуволновой вибратор).

Для жестких условий эксплуатации

Например, для специалистов железнодорожного транспорта радиостанция может комплектоваться манипулятором и кожаным чехлом 2. Кожаный чехол дополнительно защищает радиостанцию от грязи, пыли, атмосферных осадков и позволяет оператору оставаться на связи, выполняя прямые профессиональные обязанности.
