АККУМУЛЯТОРЫ

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

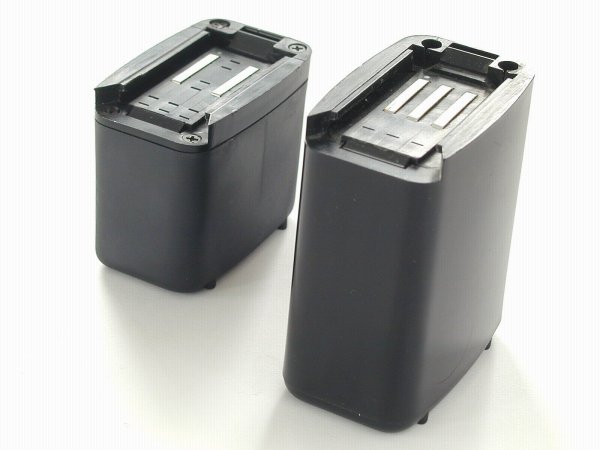

аккумуляторными батареиНосимые радиостанции "ВЭБР-40/8" и "ВЭБР-160/9" комплектуются аккумуляторными батареями БА-04, БА-09, БА-11 (блок аккумуляторов емкостью 0.4 А*ч, 0.9 А*ч, 1.1 А*ч) номинальным напряжением 9.6 В.
В составе батареи 8 никель-кадмиевых элементов производства фирмы GP или Cadnica (SANYO), которые имеют хорошие технические характеристики, как при нормальной температуре окружающей среды, так и при температурах минус 25 градусов Цельсия и сохраняют работоспособность при температуре до минус 40 градусов Цельсия.
В аккумуляторные батареи установлено электронное защитное устройство, которое предотвращает отказ аккумулятора в эксплуатации при коротком замыкании или в случае глубокого разряда, например, радиостанцию забыли выключить.


ЗАРЯДНЫЕ УСТРОЙСТВА

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

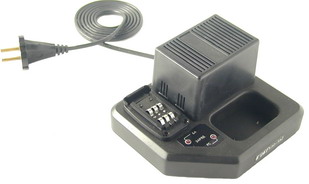

Для заряда аккумуляторных батарей поставляются индивидуальные и групповые автоматические зарядные устройства, УЗИ-5А и УЗГ5-5А соответственно. Групповое автоматическое зарядное устройство УЗГ5-5А (пятиместное) конструктивно выполнено на основе одноместных зарядных устройств - в одном конструктиве объединены пять одноместных зарядных устройств. По специальному заказу могут быть изготовлены зарядные устройства с другим количеством мест, например, 15.
Автоматические зарядные устройства, при достижении батареей номинальной емкости, самостоятельно отключают зарядный ток и подают на аккумулятор ток сохранения заряда. Заряд длится не более 4 - 5 часов.
Несмотря на ускоренный заряд, срок службы батареи не сокращается. На практике, батареи, находясь в интенсивной эксплуатации, выдерживают эксплуатацию до 4 лет. В случаи малой интенсивности эксплуатации батареи или при хранении, необходимо один раз в месяц производить ее зарядку.

РЕКОМЕНДАЦИИ ПО ПРИМЕНЕНИЮ.

Для нормальной эксплуатации носимых радиостанций необходимо приобрести к каждой радиостанции зарядное устройство УЗИ-5А, если зарядка аккумуляторов будет проводиться в одном месте, можно приобрести пятиместное зарядное устройство, хотя можно обойтись и одноместными.
Приобретать запасные аккумуляторы следует только в случае, если требуется непрерывная круглосуточная работа. В нормальном режиме одной зарядки аккумулятора хватает на 10 - 40 часов работы, а для заряда аккумулятора на автоматических зарядных устройствах требуется не более 5 часов. Аккумуляторы выдерживают более 500 циклов заряд-разряд.

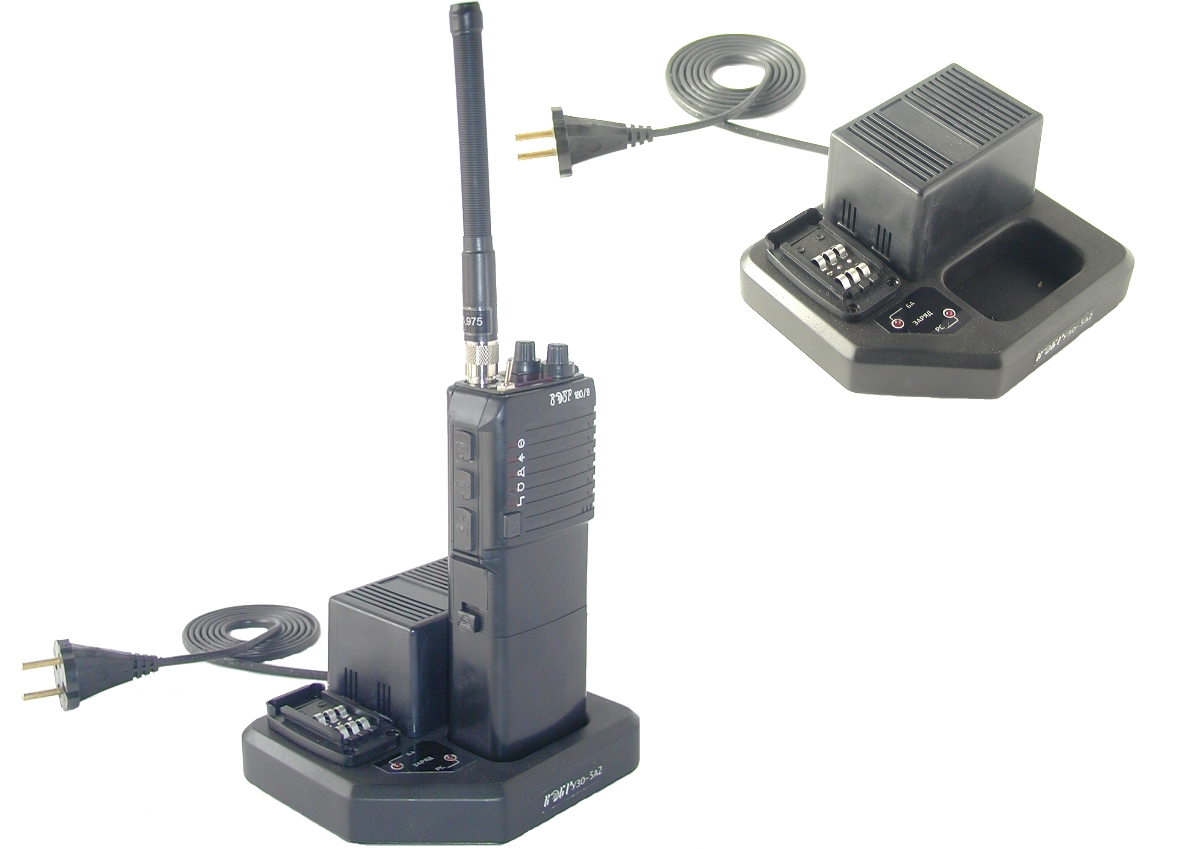

Офисное зарядное устройство УЗО-5А

Офисное зарядное устройствоОфисное зарядное устройство УЗО-5А позволяют проводить подзарядку аккумулятора носимой радиостанции при ее работе. Радиостанция устанавливается в офисное зарядное устройство, которое может находиться на столе оператора. Радиостанция включена и принимает информацию, а через контакты, расположенные в нижней части аккумуляторной батареи поступает ток подзаряда. Это зарядное устройство выполняет и функции автоматического зарядного устройства УЗИ-5А, т.е. ускоренный заряд за 4 - 5 часов с автоматическим отключением тока заряда. В этом режиме аккумуляторная батарея заряжается отдельно от радиостанции.

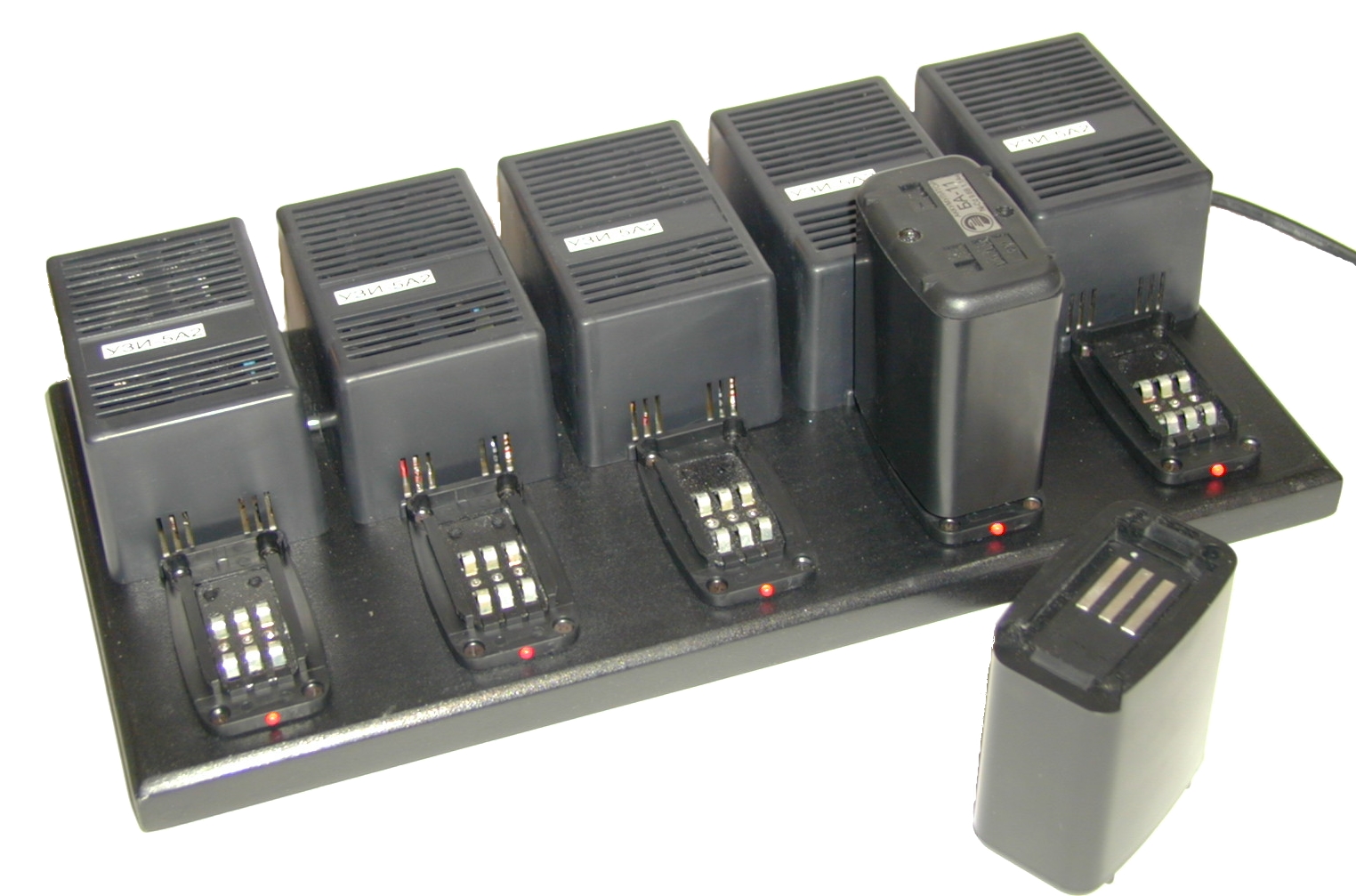

Устройство зарядное
групповое автоматическое
УЗГ5 - 5А

посмотреть 500 кб УЗГ5-5А предназначено для ускоренного заряда одновременно пяти батарей аккумуляторных (далее батарей) емкостью 0,4 А*ч и 0,9 А*ч (батареи из 8 аккумуляторов фирмы GP) или других Ni-Cd батарей напряжением 9,6 В. Тип батареи определяется УЗИ-5А1 автоматически по наличию среднего контакта на батарее.
При поставке УЗГ5-5А проверьте комплектность и правильность заполнения гарантийного талона.
УЗГ5-5А рассчитано на эксплуатацию при температуре окружающей среды от 0°С до + 40°С.



Основные технические характеристики

УЗГ5-5А обеспечивает выполнение следующих функций:

- режим ускоренного заряда:
- долговременная поддержка аккумуляторов в заряженном состоянии;
- автоматическое отключение заряда при достижении аккумуляторами номинальной емкости;
- аварийное отключение ускоренного заряда встроенным таймером;
- индикация ускоренного  заряда.
Время заряда:
- типовое -  3,5 ч;
- максимальное - не более  6 ч.

-  Питание  УЗГ5-5А  осуществляется  от  сети переменного напряжения 220В± 10% частотой 50 Гц.
-  Потребляемая мощность не более 45 В*А.
-  Ток ускоренного заряда (Сакк/3):
-  0,13 А для батарей емкостью 0,4 А*ч,
-  0,27 А для батарей емкостью 0,9 А*ч
- Ток долговременной поддержки емкости -16 mA.
- Напряжение холостого хода на клеммах присоединительной колодки - не более 30 В.
- Габаритные размеры, мм, не более:
290х118х54.
- Масса, г, не более  2800.


Устройство зарядное индивидуальное
автоматическое
УЗИ - 5А2

УЗИ-5А2 предназначено для ускоренного заряда  батарей аккумуляторных (далее батарей) емкостью 0,4 Аiч, 0,9 Аiч  и 1,1 Аiч  (батареи из 8 аккумуляторов фирмы GP) или других Ni-Cd батарей напряжением 9,6 В.  Тип батареи определяется  УЗИ–5А2 автоматически  по наличию среднего контакта на батарее.
При поставке УЗИ-5А2 проверьте  комплектность  и  правильность заполнения гарантийного талона.
УЗИ-5А2 рассчитано на эксплуатацию  при температуре окружающей среды от 0°С до + 40°С.


Основные технические характеристики

УЗИ-5А2 обеспечивает выполнение следующих функций:
- режим ускоренного заряда:
- долговременная поддержка аккумуляторов в заряженном состоянии;
- автоматическое отключение заряда при достижении аккумуляторами номинальной емкости;
- аварийное отключение ускоренного заряда встроенным таймером;
- индикация ускоренного  заряда.
-  Время заряда:
типовое -  3,5 –4 ч;
максимальное - не более  5 ч.
-  Питание  УЗИ-5А2  осуществляется  от  сети переменного напряжения 220В± 10% частотой 50 Гц.
-  Потребляемая мощность не более 8 ВiА.
-  Ток ускоренного заряда (Сакк/3):
-  0,13 А для батарей емкостью 0,4 Аiч,
-  0,27 А для батарей емкостью 0,9 Аiч  и  1,1 Аiч
-  Ток долговременной поддержки емкости -16 mA.
-  Напряжение холостого хода на клеммах присоединительной колодки - не более 30 В.
-  Вариант исполнения - розеточный блок питания с контактным устройством
на шнуре, длина шнура - не менее 1,1 м.
-  Габаритные размеры, мм, не более:
1) корпуса блока питания                 - 87х62х54;
2) корпуса контактного устройства - 61х37х23.
-  Масса, г, не более  420.
