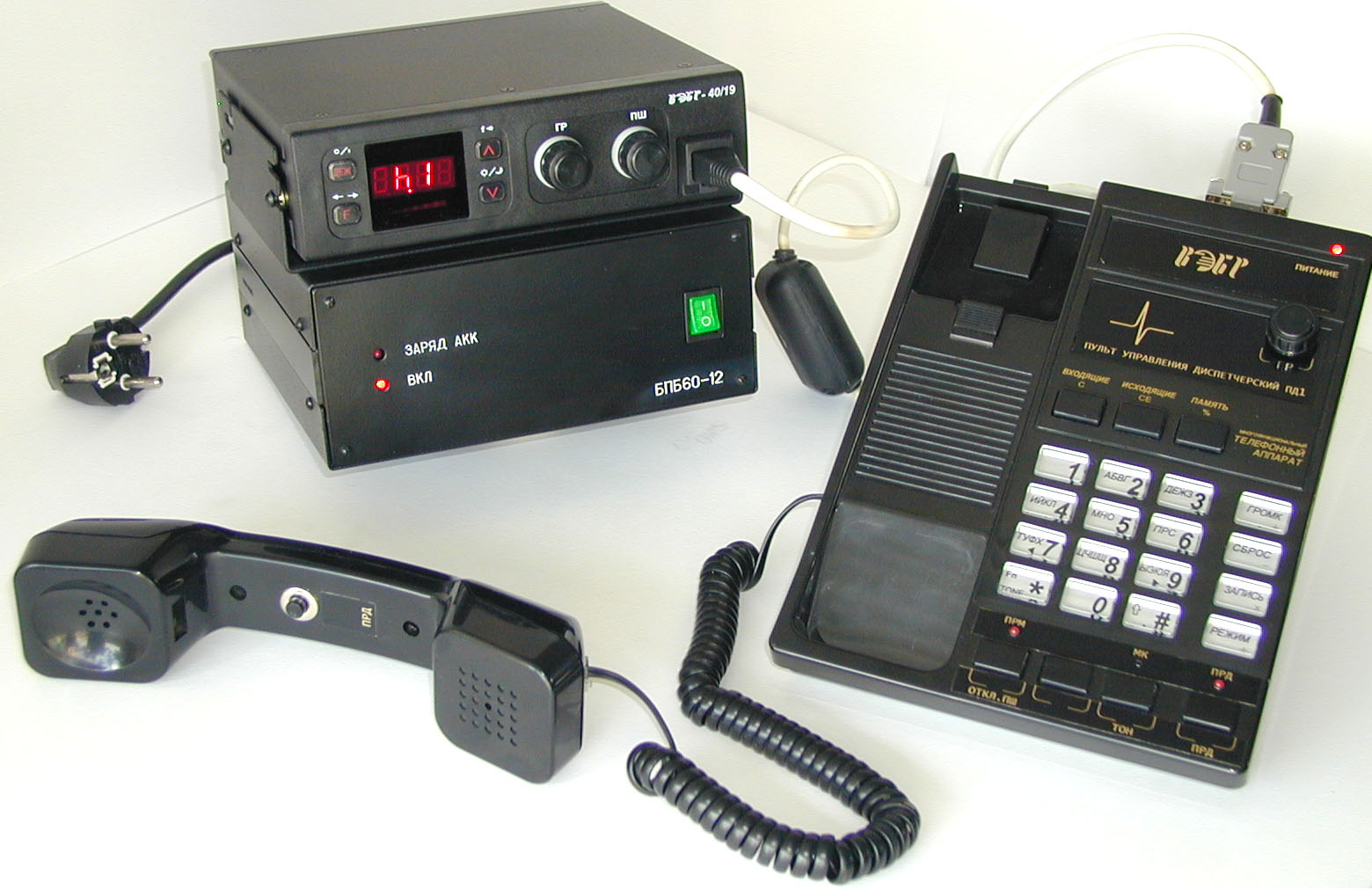

Посмотреть 220кбДИСПЕТЧЕРСКИЕ РАДИОСТАНЦИИ на базе р/ст "ВЭБР - 40/19 " И "ВЭБР - 160/20 "


Для организации качественной производственной радиосвязи с подвижными радиостанциями (до 80 радиостанций на одной частоте) на различных предприятиях и хозяйственных объектах целесообразно применение радиостанций «ВЭБР-40/19», «ВЭБР-160/20», которые могут работать в диспетчерском режиме.

КРАТКОЕ ОПИСАНИЕ

1 .Конструктивно диспетчерская радиостанция состоит из приемопередатчика («ВЭБР-40/19» или «ВЭБР-160/20»), который устанавливается с помощью монтажного комплекта на блок питания и подключается к нему. В разъем для манипулятора с помощью 10 -ти проводного кабеля к приемопередатчику подключается пульт управления одноканальный ПД-1 или многоканальный ПДМК).
Длина кабеля зависит от расстояния между приемопередатчиком и пультом. При этом, если длина кабеля превышает 150 м, пульт управления должен быть подключен к дополнительному источнику питания (БПС-05-12).

2. Диспетчерская радиостанция работает в режиме обычной симплексной радиостанции, а также позволяет организовать сеть связи, в которой подвижные абонентские радиостанции производства АО "ВЭБР" можно вызвать индивидуально или группами.
3. Радиосеть может содержать 8 групп по 10 абонентов в каждой группе, всего 79 абонентов (один номер резервный).
С диспетчерского пульта можно организовать вызовы:
а) каждого абонента индивидуально;
б) вызвать группу до 10 абонентов, например конкретную группу пользователей (бригаду);
в) всех абонентов радиосети одновременно (циркулярный вызов).
При получении индивидуального вызова абонентская радиостанция автоматически выдает ответ, по которому диспетчер может заключить, что вызов прошел, а если ответа нет, то абонентская радиостанция находится вне зоны "видимости" радиосигнала или она выключена. Для организации сети с адресными вызовами необходимо на подвижные радиостанции (носимые, возимые), в т.ч. старых выпусков установить соответствующее программное обеспечение. Индивидуальный номер радиостанции присваивается ручным программированием, см. описание на радиостанцию.
4. Для обеспечения работы радиостанции при перебоях сетевого напряжения к приемопередатчику может подключаться аккумуляторная батарея емкостью 40-60 А*ч. При наличии сетевого напряжения аккумулятор заряжается, а при отсутствии - обеспечивает работу приемопередатчика.
5. В пульте предусмотрена возможность документирования радиосвязи на магнитофон или другое записывающее устройство, на которое производится запись переговоров.



Основные технические характеристики диспетчерских радиостанций на базе "ВЭБР - 40/19", "ВЭБР-160/20"

Радиостанции соответствуют ГОСТ 12252-86.


Наименование Значение
* Рабочие частоты "ВЭБР-40/19" одна из диапазонов

33-48.5 МГц

57-57.5 МГц

* Рабочие частоты "ВЭБР-160/20" одна из диапазонов

146-174МГц

Шаг сетки частот, кГц

25(12,5)

Модуляция кГц, не более

5

Мощность передатчика Вт 10
Чувствительность приемника мкВ, не менее 0,3
Коэффициент гармоник, %, не более 7
Ток потребления, А, не более -
- "Передача" 3,5
-"Прием" 0,35
-"Дежурный прием" 0,15
Габариты, мм/кг. -
-Приемопередатчика 180*180*50/1.6
-Пульта управления 170*230*95/0.75
-блок питания БПИ 50-12,БПБ 60-12


РАДИОСТАНЦИЯ ДИСПЕТЧЕРСКАЯ «ВЭБР 40/19 РД»,  «ВЭБР 160/20 РД»,
 «ВЭБР 40/19М  РД»,  «ВЭБР 160/20М РД»,

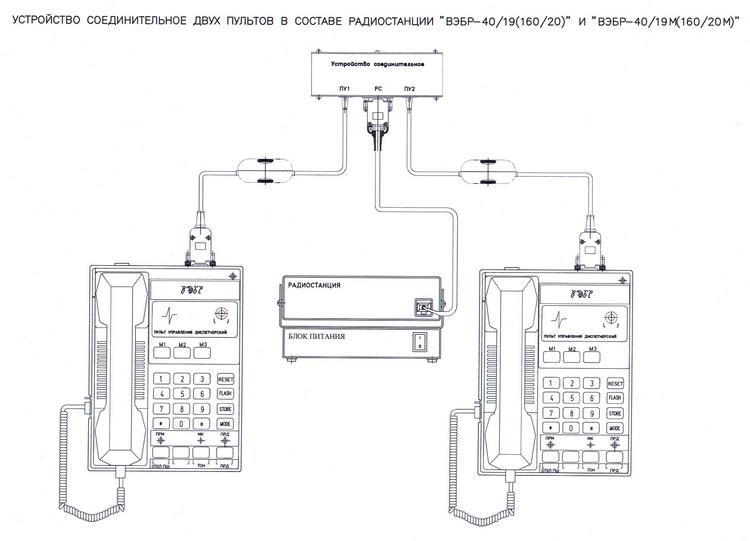

С ВОЗМОЖНОСТЬЮ ПОДКЛЮЧЕНИЯ 2х ПУЛЬТОВ УПРАВЛЕНИЯ

На базе возимо-стационарных радиостанций «ВЭБР 40/19» и «ВЭБР 160/20»,
«ВЭБР 40/19М» и «ВЭБР 160/20М»  возможно комплектование диспетчерских радиостанций с возможностью подключения 2х пультов управления через устройство согласующее (УС).
Диспетчерские пульты управления (ПД1 или ПДМК) подключаются к разъёмам на блоке УС  с обозначениями «ПУ1» и «ПУ2». Кабель с разъёма «РС» устройства согласующего  присоединяется  к радиостанции через разъём подключения манипулятора МРВ.
Мощность передачи, а соответственно и дальность связи диспетчерской радиостанции можно увеличить с помощью компенсатора потерь (КП 1050) для радиостанций «ВЭБР 40/19» и  «ВЭБР 40/19М»  или усилителя мощности (УМ «Сапфир») для радиостанций «ВЭБР 160/20» и «ВЭБР 160/20М».
Пульты управления могут располагаться на расстоянии не более 150м длины соединительного кабеля ПУ с УС. Если длина кабеля превышает  150м, то к пульту управления подключается дополнительный источник питания БПС-05-12.
