ПЕРЕДАЧА ТЕЛЕМЕТРИИ

Вид при подключении разъемаВид в сборе


НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

                                   Для передачи телеметрической информации используются радиостанции "ВЭБР - 40/8 ТМ1", "ВЭБР - 160/9 ТМ2".
       Радиостанции "ВЭБР - 40/8 ТМ1" работают в диапазоне 40 МГц, а "ВЭБР-160/9 ТМ2" - в диапазоне 160 МГц. Конструктивно радиостанции аналогичны носимым радиостанциям, но не комплектуются аккумуляторными батареями и имеют разъем для подключения радиостанции к внешним устройствам.
       Алгоритм работы радиостанции зависит от программного обеспечения, записанного в процессор радиостанции. Стандартное программное обеспечение - Tm_pmb.obj для радиостанции "ВЭБР-40/8 ТМ1" и Tm_pmb_1.obj для радиостанции "ВЭБР-160/9 ТМ2".
       По желанию заказчика могут поставляться радиостанции с заказным программным обеспечением.
       Для передачи телеметрической информации необходимо учитывать, что время переключения режимов "Прием"/"Передача" составляет 50 мс.
       Радиостанция может работать совместно с усилителем мощности", который повышает мощность передатчика до 10 Вт.
       В диапазоне 40 МГц применяется усилитель "ВЭБР-УМ40/8 ТМ2", в диапазоне 160 МГц - "ВЭБР-УМ160/9 ТМ2"
Вид спереди Вид сзади


ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

       Приемопередатчик радиостанции работоспособен при подключении антенн с импедансом 50 Ом. Рекомендуется применять антенны с КСВ (коэффициент стоячей волны) на рабочей частоте не более 2.



Основные параметры

Основные параметры ВЭБР-40/8 ТМ1 ВЭБР-160/9 ТМ2
Диапазон частот (один канал из диапазона) 33 - 48,5 МГц;57 - 57,5 МГц 146 - 174 МГц
Шаг сетки частот 25 кГц 25 кГц
Девиация частоты, не более 5 кГц 5 кГц
Выходная мощность передатчика 3.5 +- 0.5 Вт 2.3+-0.3 Вт
Выходная мощность передатчика
с дополнительным усилителем мощности
10 - 15 Вт 10 - 15 Вт
Диапазон модулирующих частот 300 - 3000 Гц 300 - 3000 Гц
Чувствительность модуляционного входа ПРД
(вход с линейной частотной характеристикой)
700 +- 200 мВ 700 +- 200 мВ
Чувствительность приемника, не менее 0.3 мкВ 0.3 мкВ
Выходное напряжение приемника
(выход с линейной частотной характеристикой)
0 - 2 В 0 - 2 В
Выходная мощность на громкоговорителе, не менее 250 мВт 250 мВт
Коэффициент нелинейных искажений приемника, не более 5 % 5 %
Уровень фона приемника, не более - 40 дБ - 40 дБ
Напряжение питания 9 - 11.2 В 9 - 11.2 В
Напряжение питания усилителя мощности 10.8 - 15.6 В 10.8 - 15.6 В
Ток потребления, не более, в режиме:
- "Прием"/"Передача" -
с усилителем мощности

30 мА/1А
40 мА/4 А

30 мА/1А
40 мА/4 А
Файл стандартного программного обеспечения Tm_pmb.obj Tm_pmb_1.obj
Сигнал включения передатчика с внешнего устройства Лог "1" Лог "0" от схемы "открытый коллектор"
Прочие отличия


       Радиостанции "ВЭБР - 40/8 ТМ1" и "ВЭБР - 160 ТМ2 имеет конструктивные особенности
       1. Подключение внешних устройств к радиостанции осуществляется через разъем НЧ.
       ВНИМАНИЕ! Перед подключением внешнего устройства убедитесь в правильности распайки ответного разъема.

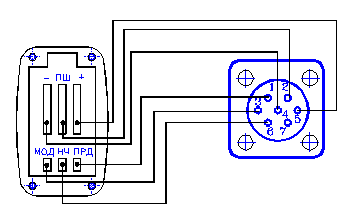

Вид адаптера со стороны монтажа       На рисунке приведена схема распайки НЧ разъема, вид дан со стороны монтажа (распайки проводов).
       Левая часть адаптера (см. рис.) подключается к приемопередатчику (вместо аккумуляторной батареи), а к правой части - внешнее устройство. В стандартной поставке применяется блочная вилка разъема РС7.
       Сигнал ПШ выведен на разъем адаптера по схеме открытый коллектор, когда ПШ закрыт (подавитель шумов регистрирует отсутствие информационного сигнала) - транзистор закрыт, а при наличии сигнала транзистор открывается.
       Для получения логического уровня (0 или 1) на этот контакт необходимо, через резистор, подать напряжение от 1 до 15 В. Величина резистора выбирается из максимально допустимого тока через транзистор - не более 50 мА.
       2. Включение режима "Передача" устанавливается уровнем "Лог 1" для радиостанций "ВЭБР-40/8 ТМ1" и уровнем "Лог 0" для радиостанций "ВЭБР-160/9 ТМ2" (от схемы "открытый коллектор").
       3. В радиостанции "ВЭБР-40/8 ТМ1" предусмотрен режим ведения голосовой связи. В радиостанции "ВЭБР-160/9" этот режим не предусмотрен, громкоговоритель и микрофон отключены.

ПОДКЛЮЧЕНИЕ РАДИОСТАНЦИИ.

  К приемопередатчику через разъем НЧ подключается внешнее устройство (модем).
       К высокочастотному разъему подключается антенна или усилитель мощности.
       На приемопередатчик подается стабилизированное питание в диапазоне от 9,0 до 11.2 В, а при использовании усилителя мощности питание на приемопередатчик подается от стабилизатора, встроенного в усилитель мощности. Сам усилитель мощности питается напряжением от 11.8 до 15.6 В.
       Тумблер включения приемопередатчика устанавливается в положение ВКЛ.
       Регулятором "ГР" устанавливается необходимый уровень сигнала на выходе приемника, регулятором "ПШ" устанавливается порог срабатывания подавителя шумов.
       Для обеспечения не оперативной регулировки порога подавителя шумов и уровня сигнала с приемника можно демонтировать пластмассовые ручки с потенциометров.
       Внимание. При изменении уровня громкости на громкоговорителе одновременно меняется сигнал и на внешнем устройстве.



НАЗНАЧЕНИЕ

Радиостанция "ВЭБР - 160/9 ТМС" предназначена для построения сетей радиосвязи для обмена телеметрической информацией.

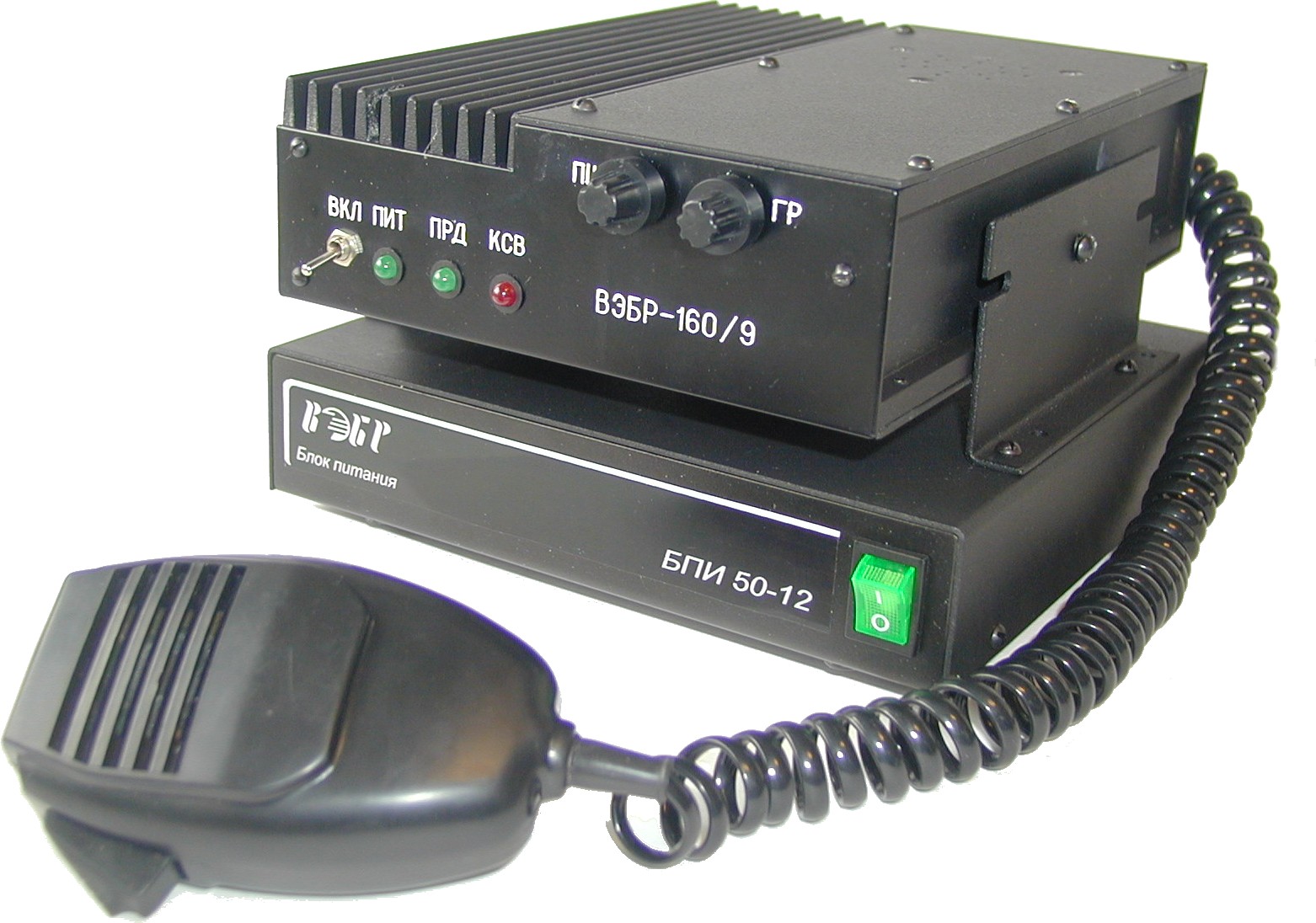

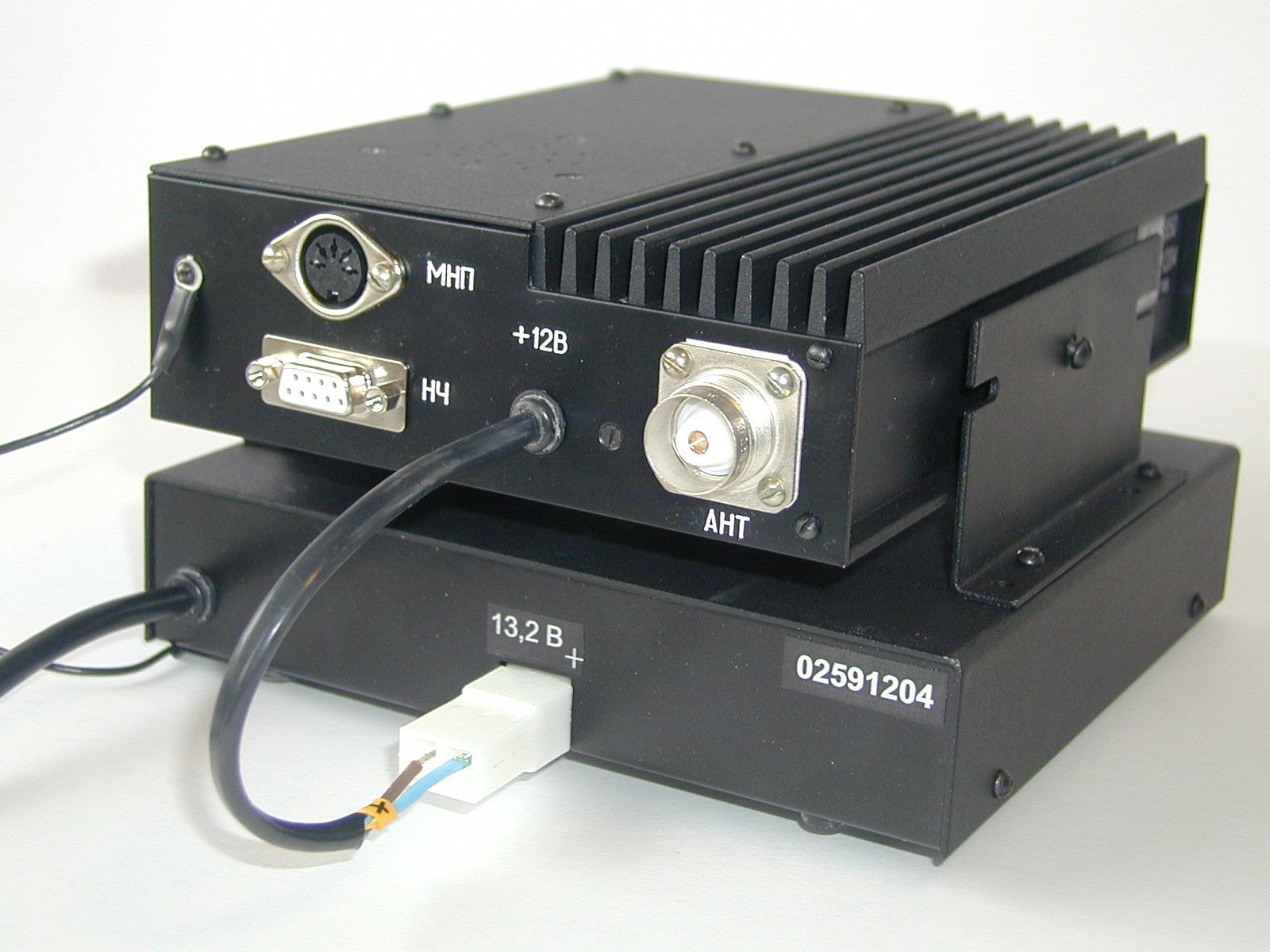

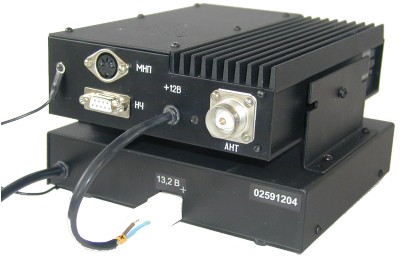

Вид спереди (посмотреть 252кб) Вид сзади( посмотреть 350кб)


ОБЩИЕ УКАЗАНИЯ

       Радиостанции серии ТМС (телеметрическая стационарная) имеет в своем составе сетевой блок питания с выходным стабилизированным напряжением 12 - 13 В. (Радиостанции могут быть укомплектованы блоками питания СЭП605-12 или СЭП615-12 с повышенной устойчивостью к выбросам сетевого напряжения).
       Приемопередатчик работоспособен при подключении антенн с импедансом 50 Ом. Рекомендуется применять антенны с КСВ (коэффициент стоячей волны) на рабочей частоте не более 2. Свечение индикатора КСВ показывает значительное рассогласование антенны и передатчика.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон частот 144 - 174 МГц;
Шаг сетки частот 25 кГц
Выходная мощность передатчика 8 - 15 Вт
Девиация частоты, не более 5 кГц
Диапазон модулирующих частот (300 - 3000) Гц
Чувствительность модуляционного входа
(без частотной коррекции)
fмод=1 кГц, DF=3 кГц
650+-50 мВ
Чувствительность приемника не более 0,3 мкВ
Вых. напряжение НЧ приемника без частотной
коррекции "ВЫХ НЧ" на нагрузке 600 Ом,
fмод=1 кГц, DF=3 кГц
150 +- 30 мВ
Выходная мощность на головке громкоговорителя Не менее 250 мВт
Коэффициент нелинейных искажений приемника не более 5%
Уровень фона 40 дБ
Ток потребления, не болеев режиме:
"Передача "
"Прием"

3,5 А
100 мА
