CТАЦИОНАРНЫЕ РАДИОСТАНЦИИ "ВЭБР - 40/8" и "ВЭБР - 160/9"




НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

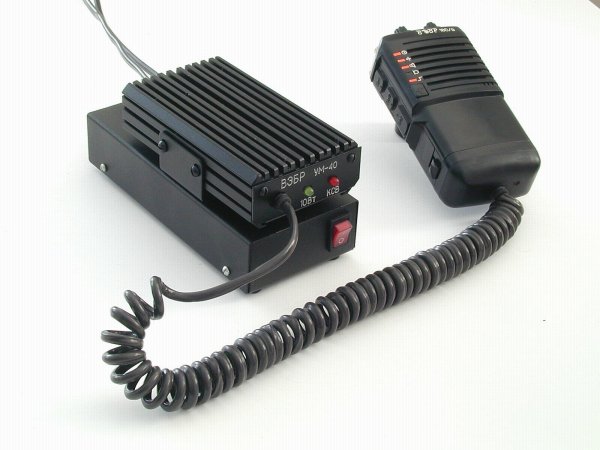

Радиостанции "ВЭБР - 40/8" и "ВЭБР-160/9" универсальные и могут использоваться в стационарном варианте исполнения. Эти варианты комплектуется усилителем мощности, блоками питания и антенной.
От носимой радиостанции отстегивается антенна и аккумуляторная батарея, а к приемопередатчику, с помощью соединительной колодки (адаптера), подключается усилитель мощности 8 - 15 Вт. Питание на усилитель мощности подается от сетевого блока питания. Для стационарного варианта поставляется импульсный блок питания СЭП605-12 (220/12 В).



СТАЦИОНАРНЫЕ РАДИОСТАНЦИИ «ВЭБР 40/19» и «ВЭБР 160/20», «ВЭБР 40/19М» и «ВЭБР 160/20М»

На стационарных объектах радиостанции «ВЭБР40/19», «ВЭБР160/20», «ВЭБР40/19М» и «ВЭБР160/20М» эксплуатируется с сетевым блоком питания БПБ60-12 или БПИ50-12 и стационарной антенной – АСКК-40, АСКК-160, АСТ-.40ST(Sirio Tornado) или c другими антенно-фидерными устройствами с номинальным волновым сопротивлением 50 Ом. Рекомендуется применять антенны с коэффициентом стоячей волны (КСВ) на рабочей частоте не более 2.
Радиостанции «ВЭБР40/19» и «ВЭБР160/20» устанавливаются на верхнюю крышку блока питания с помощью монтажного комплекта, в который входит скоба и крепёжные детали.
Радиостанции «ВЭБР40/19М» и «ВЭБР160/20М» устанавливаются на верхнюю крышку блока питания аналогично с помощью другого монтажного комплекта.
Первоначальное включение радиостанции осуществляется при подаче на нее напряжения.
В дальнейшем, если радиостанция была выключена без снятия напряжения питания, включение ее производится кратковременным нажатием на кнопку «ДЕЖ».
При включении на индикаторе радиостанции на одну секунду появляется надпись, обозначающая версию программного обеспечения. Далее, в зависимости от установок до выключения радиостанции, на индикаторе может высветиться или номинал рабочей частоты, или номер канала памяти.
Выключение радиостанции осуществляется или нажатием и длительным удержанием кнопки ДЕЖ, или (при наличии такой возможности) снятием напряжения питания, например, выключением сетевого блока питания. При выключении радиостанции все установки сохраняются.
Стационарная антенна и блок питания радиостанции должны иметь надежное заземление, чтобы обезопасить оператора в аварийных ситуациях, например, при падении силового провода на антенну.
