РАДИОСТАНЦИИ ДЛЯ ПОДЗЕМНОЙ СВЯЗИ ВЗРЫВОБЕЗОПРАСНЫЕ

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ


      Для работы в подземных сооружениях предприятием разработана радиостанция "ВЭБР-1/5".
    Область применения носимой радиостанции "ВЭБР-1/5" - угольные и сланцевые шахты всех категорий по пылегазовому режиму, радиостанция радиостанции также применяются при строительстве и эксплуатации подземных сооружений, метрополитенов, тоннелей канализационных коллекторов и т.д.
       Радиостанция "ВЭБР-1/5", предназначена для организации оперативной производственно-технологической связи между лицами, перемещающимися по подземным выработкам и обслуживающими подземные коммуникации и технологические процессы.
       Связь осуществляется с помощью изолированного провода (направляющей), проложенного вдоль шахтной выработки. Например, в качестве направляющей можно использовать провод в составе телефонного кабеля.
       По основным параметрам и методам испытаний радиостанция "ВЭБР-1/5" соответствует требованиям ГОСТ 12252-86 для радиостанций третьего типа условного диапазона 40 МГц и требованиям технических условий ИТЯЦ1.100.005 ТУ.
       По виду и уровню взрывозащиты соответствует РО, Иа, по ГОСТ 12.2.020-76, ГОСТ 22782.0-81 и ГОСТ 22782.5-78,.
       Радиостанция относится к рудничному взрывозащищенному оборудованию группы I с уровнем взрывозащиты РО - особовзрывобезопасное электрооборудование и видом взрывозащиты Иа - искробезопасная электрическая цепь, уровня особовзрывобезопасного, Х - радиостанция эксплуатируется как прибор индивидуального пользования.
       На кожухе радиостанции нанесена маркировка взрывозащиты РО, Иа, Х по ГОСТ 12.2.020-76, ГОСТ 22782.0-81 и ГОСТ 22782.5-78, где
       РО - знак уровня взрывозащиты, обозначающий особовзрывобезопасное оборудование;
       Иа - знак вида взрывозащиты, обозначающий искробезопасную электрическую цепь уровня особовзрывобезопасного;
       Х - обозначение прибора индивидуального пользования;

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметры радиостанции.
Наименование Значение
Диапазон частот, МГц

1,025-1,200

Количество каналов

2

Шаг сетки частот, кГц

25

Рабочая частота первого канала, кГц

1050

Рабочая частота второго канала, кГц 1025
Стабилизация частот приема и передачи Синтезатор с ФАПЧ
Напряжение питания от 8 Ni-Cd аккумуляторов, В Uxx =11.2
Размер без антенны, не более, мм 220*80*50
Масса с антенной. не более, г 1400


Приемник.

Наименование Значение
Тип

Супергетеродин с двойным преобразованием частоты

Промежуточные частоты

1-ая - 21,400 МГц

2-я - 455 кГц

Чувствительность (сигнал/шум 12 дБ, СИНАД), не более

 0,6 мкВ

Выходная мощность приемника, не менее

200 мВт на нагрузке 16 Ом

Коэффициент нелинейных искажений, не более 7%
Избирательность по соседним и побочным каналам, не менее 70дБ
Интермодуляционная избирательность, не менее 60дБ
Уровень фона, не более минус 40дБ
 Ток потребления, более, в режиме -
"Прием" 80 мА
"Дежурный прием" 25 мА


Передатчик

Наименование Значение
Выходная мощность

1,0+-0,3 Вт

Максимальная девиация частоты в диапазоне моделирующих частот от 500 до 3000 Гц, не более

5 кГц

Коэффициент нелинейных искажений , не более

7%

Ток потребления, режиме "Передача", не более

600 мА

Частота тонального вызова  1450 +-5 Гц

КРАТКОЕ ОПИСАНИЕ РАДИОСТАНЦИИ

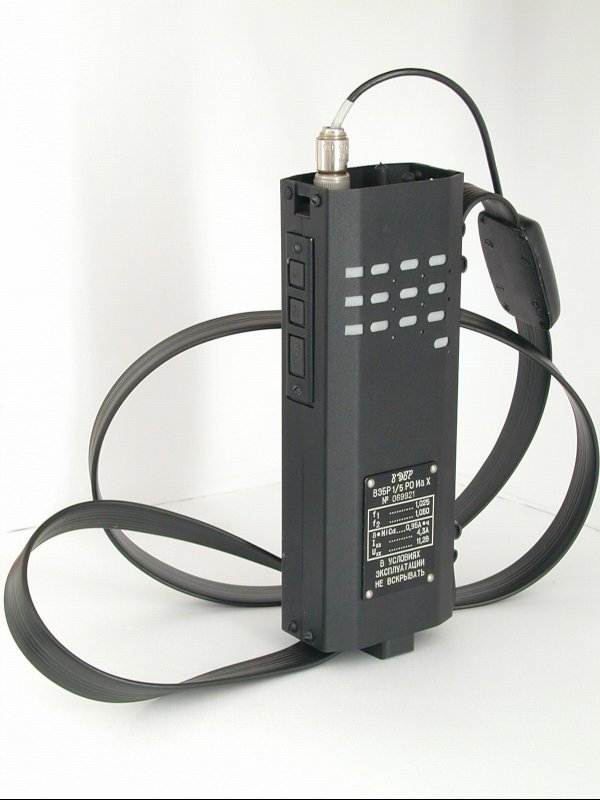

    Радиостанция  состоит  из приемопередатчика, батареи аккумуляторной и рамочной антенны. Приемопередатчик и батарея помещаются в металлический защитный кожух.
       Конструктивно приемопередатчик радиостанции состоит из трех основных пластмассовых деталей : корпуса, передней панели и задней крышки.
       Разъем для подключения антенны и органы управления выведены на верхнюю панель корпуса. Расположение органов управления показано на рисунке.
       С левой стороны корпуса расположены тангента и кнопки управления. Под металлическим кожухом на передней панели приемопередатчика находится кнопка переключения функциональных режимов, а над ней светодиоды для контроля работоспособности радиостанции (используются для тестирования радиостанции). С внутренней стороны передней панели установлены громкоговоритель и микрофон.
       С правой стороны корпуса под резиновой заглушкой расположен разъем для подключения программатора.
       На нижнюю часть корпуса приемопередатчика выведены контакты питания и контакты для подключения внешних устройств и технологических приспособлений для проверки параметров радиостанции.



ПОДВИЖНАЯ РАДИОСВЯЗЬ В ПОДЗЕМНЫХ УСЛОВИЯХ

Особенности организации подвижной связи в шахтах.

   В  подземных   выработках   угольных  и других шахт радиоволны не могут распространяться на значительные расстояния и в этих условиях можно использовать принцип индуктивной радиосвязи. Связь осуществляется вдоль специально проложенной в стволе и других подземных выработках направляющей электромагнитной энергии (волновода).
       При рабочих частотах в диапазоне 1 МГц в качестве направляющей (волновода) может применяться изолированный провод, проложенный так, чтобы он не имел контакта с электропроводящими материалами. Например, можно использовать шахтный абонентский телефонный кабель ТТПШ2*2*0.64, установленный на крепи ствола с помощью изоляционных растяжек капроновыми шнурами, желательно не ближе10 см от металлоконструкций.
       Носимые радиостанции, находящиеся вблизи направляющей, излучают и принимают радиоволны, которые легко распространяются вдоль волновода, за счет чего обеспечивается связь между носимыми радиостанциями. При подключении волновода к центральной станции в качестве антенны дальность связи между носимой и центральной станцией значительно увеличивается.


Что позволяет радиостанция ВЭБР-1/5?

 Радиостанция   ВЭБР-1/5  работает  в диапазоне частот 1.025 - 1.225 МГц, имеет чувствительный приемник, достаточно мощный передатчик (мощность ограничена условиями обеспечения взрывозащищенности) и помехоустойчивую фазовую модуляцию. Это позволяет обеспечить качественной симплексной связью персонал, занятый работами в подземных условиях. На каждом канале связь осуществляется по схеме: один говорит - все слышат.
       Два оперативно переключаемых канала связи и возможность настройки радиостанции (с помощью программирования от ЭВМ) на любые два из девяти разрешенных каналов позволяют планировать связь в подземных условиях для нескольких служб и направлений независимо (до 9 независимых участков связи).
       Малое количество органов управления и их интуитивная понятность не требует обучения персонала для работы со станцией (достаточно раз показать).
       Емкость аккумуляторной батареи обеспечивает работу радиостанции в течение 10 - 14 часов, а автоматическое зарядное устройство ускоренно зарядит эти батареи за время 4 - 5 часов и отключит ток заряда при достижении аккумулятором номинальной емкости.


Кто использует эту связь

      Радиостанции ВЭБР-1/5 могут использовать специалисты по ремонту и осмотру стволов, специалисты занятые на различных работах по обслуживанию и ремонту техники, рабочие занятые на работах в очистных и подготовительных забоях, спасатели при устранении аварийных ситуаций и др. Радиостанция используется в коллекторных сооружениях в качестве технологической связи при проведении ремонтных работ, и прокладке коммуникаций.
       С помощью станций ВЭБР-1/5 можно организовывать связь по схеме носимая-носимая, так и носимая - диспетчерская, например в составе комплекса высокочастотной связи КВСС 4.
       Комплекс высокочастотной связи КВСС4 обеспечивает подвижную связь между оператором, имеющим пульт управления и персоналом, имеющим носимые радиостанции.
       В роли оператора могут быть машинист подъемной установки, горный диспетчер, руководитель работ по ликвидации аварии и другие специалисты.
       В роли персонала могут быть рабочие по ремонту и осмотру стволов, рабочие, занятые на различных работах в подземных выработках, в том числе, на уклонах с канатной откаткой и доставкой людей.

Дальность связи

       В случае организации связи с использованием двух и более носимых станций дальность связи (вдоль волновода) 500 - 700 м. В случае организации связи между носимой радиостанцией и диспетчерской, которая использует волновод (направляющую) в качестве антенны, дальность устойчивой связи достигает 4 и более км. В настоящее время разрабатываются ретрансляторы частот, применение которых позволит увеличить дальность связи до 10 - 20 км, в том числе, между носимыми станциями.
