РЕТРАНСЛЯТОРЫ

«ВЭБР-40-40РТ-М»
«ВЭБР-40-160РТ-М»
«ВЭБР-160-160РТ-М»

Ретрансляторы предназначены для увеличения дальности связи в сетях на основе симплексных ЧМ-радиостанций и соединения двух сетей связи, работающих на разных частотах или в разных частотных диапазонах.
Ретранслятор рассчитан на эксплуатацию при следующих климатических условиях:
1) температура окружающей среды от минус 20 до 50°С;
2) относительная влажность воздуха не более 93% при 25°С.

В состав ретранслятора входят:

Изделия, входящие в состав ретрансляторов
Ретрансляторы
40-40РТ
40-160РТ
160-160РТ
приемопередатчик «ВЭБР 40/19М»
2 шт.
1 шт.
-
приемопередатчик «ВЭБР 160/20М»
-
1 шт.
2 шт.
согласующее устройство
1 шт.
1 шт.
1 шт.
блок питания бесперебойный БПБ 60-12
1 шт.
1 шт.
1 шт.


По дополнительному заказу поставляются:

  • антенны стационарные с кабелем;
  • дуплексный фильтр;
  • ВЧ кабели для подсоединения дуплексного фильтра;
  • программатор;
  • программное обеспечение и др.


Основные технические характеристики

Диапазон рабочих частот
33 ÷ 40,0 МГц
36 ÷ 44 МГц
40 ÷48,5 МГц
57,0125 ÷57,5 МГц
146,0125 ÷173,9875МГц

Ток потребления, не более



"Передача "

3,5 А

"Прием"

350 мА

"Дежурный прием"

150 мА

Напряжение питания

220 – 15 +10% В
или
10,8 - 15,6 В

Температура окружающей среды

от минус 20 °С до 50°С

Масса ретранслятора, кг не более
6,0 кг
Габариты ретранслятора, мм, не более
192*190*175


Краткое описание ретрансляторов

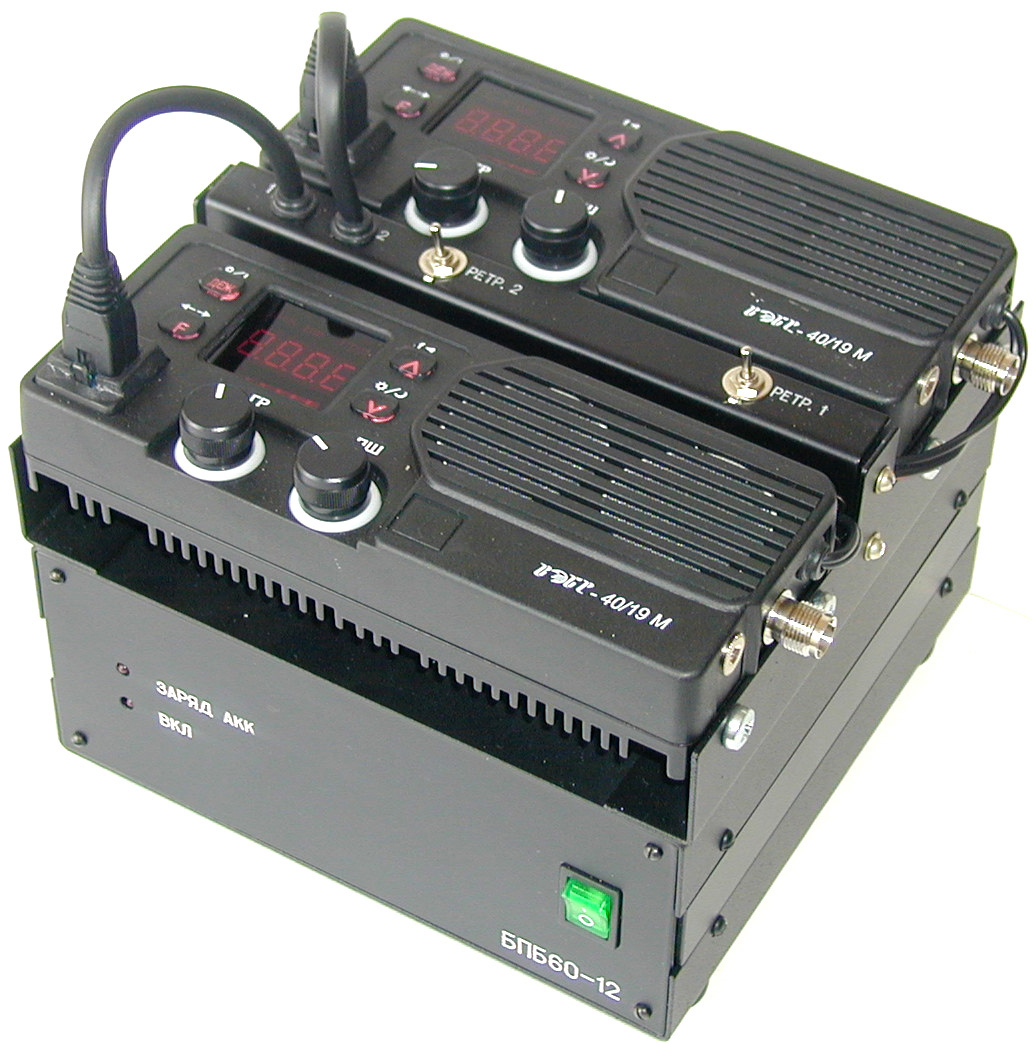

Ретрансляторы построены на базе стандартных радиостанций «ВЭБР-40/19М» и «ВЭБР-160/20М» в зависимости от диапазона рабочих частот. Радиостанции соединены между собой через согласующее устройство, которое управляет работой радиостанций и режимами работы ретранслятора.
Питание ретранслятора осуществляется от бесперебойного источника питания, имеющего встроенный аккумулятор емкостью 7А•ч.
Ретранслятор может иметь два режима работы:
- односторонний (для работы с радиостанциями в режиме двухчастотного симплекса).
- двусторонний (для связи двух сетей радиостанций, работающих в режиме одночастотного симплекса).
Соответствующий режим устанавливается тумблерами РЕТР1 и РЕТР2.
При использовании стандартного программного обеспечения открытие ретранслятора проводится или по срабатыванию подавителя шумов или по приему соответствующего сигнала CTCSS в зависимости от настройки радиостанций.
ВНИМАНИЕ! Установка порога подавителя шумов значительно влияет на дальность связи, поэтому рекомендуется устанавливать его на минимально возможном уровне.
При работе ретранслятора в разных частотных диапазонах (ВЭБР40-160РТ-М) допускается работа на разнесенные антенны без использования дуплексного фильтра. При этом расстояние между антеннами должно быть не менее 15 м.
При работе в одном частотном диапазоне (ВЭБР40-40РТ-М и ВЭБР160-160РТ-М) необходимо использование дуплексного фильтра производства ООО «ВЭБР» или других производителей, обеспечивающих взаимные затухание между рабочими частотами не менее 60 дБ при работе на одну антенну или не менее 50 дБ при работе на разнесенные антенны при условии обеспечения расстояния между антеннами не менее 15 м.


Ретрансляторы
 «ВЭБР – 40/19 РТ»,
«ВЭБР –160/20 РТ»


Ретранслятор «ВЭБР – 40/19 РТ – ВЭБР –160/20 РТ» (далее ретранслятор) предназначен для построения производственных сетей радиосвязи на основе симплексных ЧМ-радиостанций. С его помощью симплексные радиостанции диапазона 40 МГц могут связываться с симплексными радиостанциями диапазона 160 МГц и наоборот.
Ретранслятор состоит из приемопередатчика «ВЭБР 160/20» РТ диапазона 160 МГц и приемопередатчика «ВЭБР 40/19» РТ диапазона 40 МГц.
Приемопередатчики по своим параметрам соответствует ГОСТ 12252-86.

В состав ретранслятора входят:
- приемопередатчик «ВЭБР 40/19 РТ» - 1 шт.;
- приемопередатчик «ВЭБР 160/20 РТ» - 1 шт.;
- согласующее устройство - 1 шт.;
- блок питания бесперебойный БПБ 60-12 - 1 шт.

В дополнение в заказ могут быть включены:
- антенны стационарные с кабелем;
- дуплексный фильтр;
- ВЧ кабели для подсоединения дуплексного фильтра;
- программатор;
- программное обеспечение и др.


Краткое  описание ретранслятора

Для работы в режиме ретрансляции сигналов используются два приемопередатчика с соответствующим программным обеспечением, соединенные между собой через согласующее устройство. Приемопередатчики подключаются к источнику питания с напряжением от 10.8 до 15.6В, обеспечивающему стабилизированное напряжение при максимальном токе в нагрузке  5 А.
При работе ретранслятора один приемопередатчик принимает сигнал, а другой в это время его передает. Работа ретранслятора возможна либо при значительном разнесении антенн приемопередатчиков (более 15 м), либо при использовании дуплексного фильтра, который позволяет принимать и передавать сигнал, используя одну антенну. В некоторых случаях используются и разнесенные антенны, и дуплексный фильтр.
Дальность связи в значительной степени зависит от места, высоты установки антенн и типа ВЧ-кабеля, с помощью которого осуществляется соединение приемопередатчиков с антеннами. Рекомендуется применять кабель – РК50-7-11 ГОСТ 11326-4-79.
На передней панели каждого приёмопередатчика расположены органы управления и индикации:
- регулятор порога подавителя шумов ПШ;
- регулятор громкости ГР;
- разъем для подключения к согласующему устройству.
На задней панели расположены кабель питания, разъемы для подключения антенны.
Тумблеры включения режима ретрансляции   РЕТР1 и РЕТР2 расположены на передней панели согласующего устройства.
Уровень принимаемого сигнала отображается на линейном индикаторе. На основании его показаний можно
ориентировочно определить условия связи с абонентом.


Основные технические характеристики

Диапазон частот

33 – 40.0 МГц
36 – 44 МГц
40.0 – 48.5 МГц
57.0125 – 57.5 МГц
146,0125-173,9875 Мгц

Шаг сетки частот

25 кГц (12,5 кГц)

Девиация  частоты, не более
5 кГц (2,5 кГц)
Выходная мощность передатчика
10 – 15 Вт
Диапазон  модулирующих частот
300 - 3000 Гц
Чувствительность модуляционного входа
(предкоррекцией 6 дБ/октава)
50 мВ
Чувствительность приемника
не более 0,25 мкВ
Выходная мощность приемника
на встроенном  ГГ
на выносном     ГГ
1,5 Вт
3 Вт
Избирательность по соседнему каналу приема, не менее
80 дБ
Интермодуляционная избирательность, не менее
75 дБ
Частоты тонального вызова

1000 и  1450 Гц или 1450 и 2100 Гц

Ток потребления, не более
"Передача "
"Прием"
"Дежурный прием"

3,5 А
350 мА
150 мА

Напряжение питания
10,8 – 15,6 В
Температура окружающей среды
от минус 20°С до 50°С
Масса приемопередатчиков с БПБ60-12, кг, не более
8,8 кг
Габариты приемопередатчиков с БПБ60-12, мм не более
186*213*201
