КОМПЛЕКС ИНДУКТИВНОЙ СВЯЗИ КИС-1

ОСОБЕННОСТИ ОРГАНИЗАЦИИ ПОДВИЖНОЙ СВЯЗИВ ШАХТАХ



В подземных выработках угольных и других шахтах радиоволны не могут распространяться на значительные расстояния,  в этих условиях можно использовать принцип индуктивной радиосвязи. Связь осуществляется вдоль волновода (направляющей электромагнитной энергии), специально прокладываемого  в стволах,  либо  в других  подземных  выработках. В качестве волновода может применяться изолированный медный провод (шахтный телефонный ТППШВ1х2). В конце вновь прокладываемого волновода устанавливается устройство нагрузочное УН-1/6. На этом принципе разработан комплекс индуктивной связи КИС-1.
КИС-1 обеспечивает подвижную связь между оператором, имеющим диспетчерскую стационарную радиостанцию 1/6Д и персоналом, имеющим носимые радиостанции 1/6А в шахтах (в том числе опасных по газу и пыли).
В качестве оператора диспетчерской радиостанции могут быть машинист подъемной установки, горный диспетчер или лицо, руководящее работами по ликвидации аварии в шахте.
Персоналом могут быть рабочие по ремонту и осмотру вертикальных или наклонных стволов или рабочие, занятые на ремонтных работах в штреках или занятые на работах в очистных или подготовительных забоях.

Схема возможного построения линий связи приведена на рис.1.

Носимая радиостанция 1/6А может находиться на расстоянии около 3-3,5 м от волновода. Для связи на небольшие
расстояния качестве волновода можно использовать проложенные в горных выработках телефонные, контрольные
или силовые кабели.

СОСТАВ КОМПЛЕКСА

Состав комплекса КИС-1 приведён в таблице:

Наименование

Назначение

1.

Радиостанция носимая абонентская «ВЭБР-1/6 А» ИТЯЦ1.100.032

Прием и передача речевых сигналов и тонального вызова. Кодовые сигналы (вызывные) могут использоваться горноспасателями по принятой таблице сигналов.

2.

Радиостанция диспетчерская «ВЭБР-1/6 Д»   ИТЯЦ1.100.033

Прием и передача речевых и тональных сигналов между оператором (диспетчером) на поверхности и абонентом, имеющим носимую радиостанцию и находящимся в шахте.

3.

Блок бесперебойного питания ИТЯЦ2.087.014

Питание диспетчерской радиостанцией от электросети и аварийное питание радиостанции в условиях отключения напряжения  электросети.



4.

Устройство согласующее УС- 1/6    ИТЯЦ5.089.006

Для присоединения шахтного волновода к диспетчерской радиостанции и, при необходимости,  к абонентской - вместо собственной антенны. При, этом две абонентские радиостанции могут работать между собой, не зависимо от наличия или отсутствия  диспетчерской радиостанции.

5.

Устройство зарядное УЗИ-5А2  1/6  ИТЯЦ2.089.013

Зарядка аккумуляторов абонентских радиостанций.

6.

Устройство нагрузочное УН-1/6    ИТЯЦ5.650.001

Обеспечение в волноводе режима бегущей волны.

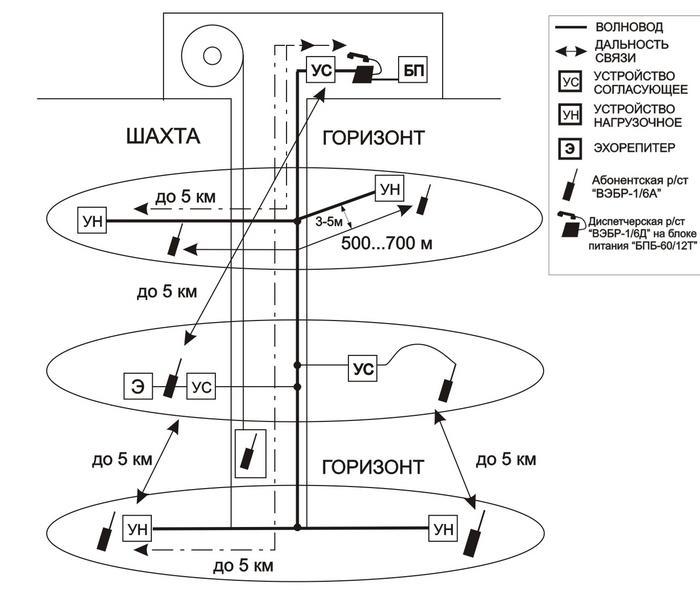

Схема возможного построения комплекса связи КИС-1 в подземных  выработках

Рис. 1


ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ КОМПЛЕКСА

Комплекс связи должен обеспечивать соблюдение требований ТУ на изделие при температуре окружающей среды от минус 10 °С до плюс 55°С: Запыленность для носимой радиостанции (1/6А), нагрузочного(УН-1/6) и согласующего устройства (УС-1/6) должна быть не более 1600 мг/м3, для диспетчерской радиостанции (1/6Д) и зарядного >устройства (УЗИ-5А2 1/6Ш) не более 5 мг/м3.

Технические параметры комплекса приведены в таблице:

п/п

Наименование основных параметров

Норма

1.

Рабочая частота, кГц

1025 и 1050

2.

Вид модуляции

Фазовая

3.

Мощность несущей частоты, Вт, не менее

0,8±0,3

4.

Частота генератора вызова, Гц

1450±0,5

5.

Дальность связи между абонентом и носимой радиостанцией и оператором, км, не менее

4,5

6.

Дальность связи между двумя радиостанция, км

0,6

7.

Ток потребляемый носимой радиостанцией в режиме дежурного приема, мА                                           на приеме, мА

на передаче, мА

25

80

450


Комплекс связи имеет два оперативно переключающиеся канала, работает в диапазоне частот 1025 – 1225 кГц в режиме одночастотного или двухчастотного симплексаи может быть запрограммирован на любые две частоты с разносом частот в 25 кГц указанного диапазона.

При отсутствии требований заказчика к номиналам частот, при оформлении заказа на изготовление, номиналы частот должны быть установлены: 1 канал- 1025 кГц и 2 канал - 1050 кГц. Связь на частоте первого канала должна быть оперативной, на частоте второго канала - используется во время работ при осмотре и ремонте подземных стволов.

Для взаимодействия носимых абонентских радиостанций между собой и диспетчерской радиостанцией при помощи кодовых посылок должна быть предусмотрена возможность передачи и приема тональной частоты 1450 Гц.

Комплекс относится к рудничному взрывозащищенному оборудованию группы 1, с видом взрывозащиты – искробезопасной электрической цепи ia и уровнем РО – особо взрывобезопасного электрооборудования.
