ИСТОЧНИКИ ПИТАНИЯ

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Источник питания СЭП605-12

1. Источник питания СЭП605-12 предназначен для питания УКВ радиостанций, усилителей мощности и другой аппаратуры с непрерывным или повторно-кратковременным режимом работы.
Повторно-кратковременным считается режим работы, при котором ток нагрузки достигает максимального значения не более чем на 15 мин., а затем падает до 0.1 I max на время, не меньшее, чем время работы при максимальном токе.
2. Источник предназначен для эксплуатации внутри помещений с температурой окружающей среды от 0 до 40 градусов Цельсия и относительной влажности воздуха не более 85% при температуре 25С.
3. Источник питания выполнен в металлическом корпусе размерами 165*75*35 и имеет вес 0.5 кг. На корпусе находятся выключатель питания со встроенным индикатором, разъем для подключения нагрузки, клемма заземления и шнур сетевого питания.
4. Основные технические характеристики:
Встроена защита от короткого замыкания, перенапряжения, перегрева.
Блок питания имеет низкое энергопотребление в режиме холостого хода. Оптимизированы характеристики при резком изменении тока нагрузки.



Максимальный ток нагрузки, А: -
при непрерывном режиме работы 3.0
при повторно-кратковременном 5.0
Выходное напряжение, В, при выходном токе, А: -
0 13,8 +-0,3
3 13,2 +- 0,3
5 12,8 +- 0,3
Максимальная выходная мощность, Вт: -
при непрерывном режиме работы 40
при повторно-кратковременном 65
Потребляемая мощность на холостом ходу, В*А, не более 4
Максимальная потребляемая мощность, В*А не более 110


СЭП615-12 (СЭП625- 12) - блоки питания аналогичные СЭП605-12, но с повышенной защитой от выбросов в цепи питания, например, для установки на шагающие экскаваторы, мостовые краны.



Импульсные блоки питания с выходной мощностью 150 и 200 Вт
(БПИ150-12, БПИ200-12)

ОБЩИЕ СВЕДЕНИЯ

Блоки питания импульсные БПИ150-12, БПИ200-12 предназначены для питания приемо-передающей аппаратуры в непрерывном или повторно-кратковременном режиме работы, например, симплексные радиостанции.
Повторно-кратковременным считается режим работы, при котором ток нагрузки достигает максимального значения не более чем на 20 мин., а затем падает до нуля на время, не меньшее, чем время работы при максимальном токе.
Блок питания БПИ150-12 обеспечивает стабилизированное выходное напряжение 12,5-13,6 В при мощности в нагрузке до 150 Вт (максимальный ток в нагрузке 12 А). Блок питания БПИ200-12 выдает в нагрузку 200 Вт (максимальный ток 16 А).
БПИ рассчитаны на эксплуатацию при температуре окружающей среды от -25 С до +55 С и относительной влажности воздуха не более 93% при температуре 25 С.
Обладают улучшенными переходными характеристиками при резком изменении тока нагрузки.
Имеют защиту от короткого замыкания на выходе и низкое энергопотребление в режиме холостого хода.



ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметр БПИ150-12 БПИ200-12
Максимальный ток нагрузки, А:
при непрерывном режиме работы 10 12
при повторно-кратковременном, (не более 20 мин) 12 16
Выходное напряжение, В при выходном токе:
0 А 13,8 +- 0.3
I max 12,8 +- 0.3
Максимальная выходная мощность, Вт 150 200
КПД, %, не менее 80
Нестабильность выходного напряжения по току нагрузки, % 6
Диапазон входных напряжений, В 180 - 250
Габаритные размеры корпуса, мм, не более 173x173x76
Масса, кг, не более 2,25 2,5

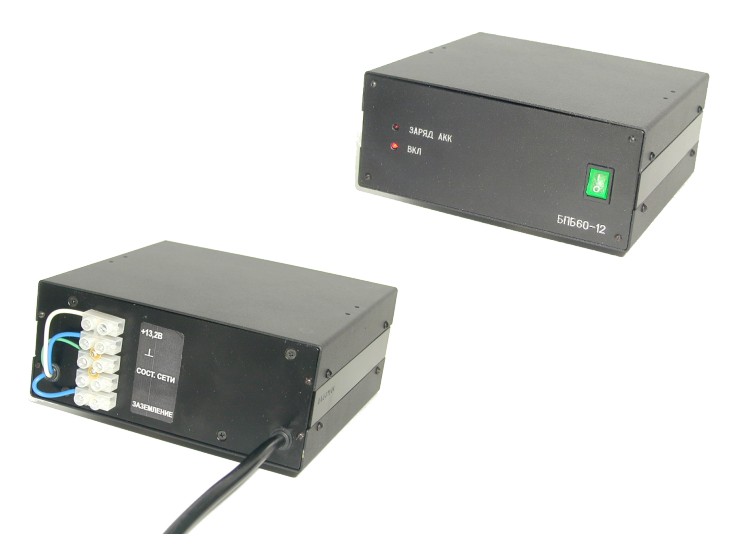

Бесперебойный блок питания ВЭБР-БПБ60-12

НАЗНАЧЕНИЕ

Бесперебойный блок питания ВЭБР-БПБ60-12

Блок питания бесперебойный БПБ60-12 с номинальным напряжением 13.6В и емкостью встроенного аккумулятора 7.5 А*ч предназначен для работы совместно с радиостанциями производства АО "ВЭБР" или другими устройствами, имеющими напряжение питания от 10.8 до 15.6 В. БПБ60-12 рекомендуется применять для питания радиоаппаратуры и другого технологического оборудования на стационарных и подвижных объектах, оборудованных электросетью с напряжением 220 В, где по условиям эксплуатации происходят частые отключения электроэнергии.



КРАТКОЕ ОПИСАНИЕ

БПБ60-12 обеспечивает нижеуказанные параметры при температуре окружающей среды от -20 С до +50 С и относительной влажности воздуха не более 93% при температуре 25 С.
Блок питания имеет защиту от короткого замыкания на выходе и защиту от глубокого разряда аккумулятора.
Конструктивно БПБ выполнен в металлическом корпусе, в котором расположены: плата сетевого источника питания, плата защитного устройства, гелевый свинцово-кислотный аккумулятор емкостью 7.5 А*ч, который обладает следующими свойствами:
а) высоким запасом энергии (использование высокопористого стекловолокна позволяет достичь максимального соотношения запасенной энергии в аккумуляторе к его объему или весу);
б) малым током саморазряда;
в) для обеспечения выпуска газа при превышении внутреннего давления газа выше допустимого уровня аккумуляторы снабжены регулирующими клапанами.
Напряжение на нагрузку подается через плату защитного устройства, которое отключает нагрузку от аккумулятора при понижении напряжения аккумулятора до 9 - 10 В или при коротком замыкании в нагрузке. Защитное устройство не дает возможности аккумулятору разрядиться до нуля, что предотвращает его выход из строя.

Основные технические характеристики

Диапазон входных напряжений, В 180 - 250
Выходное напряжение, В
При выходном токе: 0 А 13,6
I max 11,0
Максимальный ток нагрузки (Imax), А 5
Максимальная выходная мощность, Вт 60
Максимальный ток заряда аккумулятора, А 1.0
Габаритные размеры корпуса, мм, не более 173х73х165
Масса, кг, не более 4.3 кг

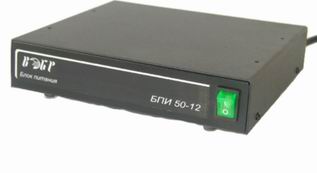

Блок питания импульсный БПИ50-12

ОБЩИЕ СВЕДЕНИЯ

    Блок питания импульсный БПИ150-12 (БПИ50-12, БПИ100-12, БПИ200-12), далее БПИ, предназначен для питания приемо-передающей аппаратуры в непрерывном или повторно-кратковременном режиме работы, например, симплексные радиостанции.
   Блоки питания БПИ50-12, БПИ100-12, БПИ150-12, БПИ200-12 обеспечивают стабилизированное выходное напряжение 12,5-13,6 В при мощности в нагрузке до 50, до 100, до 150 и до 200 Вт соответст-венно (максимальный ток в нагрузке 5А, 8А, 12 А и 16А соответственно).
    БПИ предназначен для эксплуатации при температуре окружающей среды от минус 25 до плюс 55 С и относительной влажности воздуха не более 93% при температуре 25 С. 1.4 Блок питания обладает улучшенными переходными характеристиками при резком изменении тока нагрузки, имеет защиту от короткого замыкания на выходе и низкое энергопотребление в режиме холосто-го хода.
