Антенны для возимых радиостанций.

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Антенна возимая с магнитным замком        Для работы возимых радиостанций предприятием выпускаются антенны на магнитном основании типов АВМЗ-40 и АВМЗ-160 (антенна возимая с магнитным замком для диапазона 40 и 160 МГц соответственно). В основании антенны находится согласующее устройство позволяющее проводить настройку антенны на заданную частоту и согласовывать различные типы штырей. Так антенна АВМЗ-40У имеет укороченный штырь с дополнительной согласующей катушкой у основания штыря. Антенны с укороченным штырем удобно применять на грузовых автомобилях, где высокие антенны могут "цепляться" за ветки, провода и пр. Эти антенны достаточно эффективны и на легковых автомобилях.
       Антенна АВМЗ-40М имеет высоту 1360 мм, настройка антенны на рабочую частоту проводится согласующим устройством, которое находится в основании антенны.
       Для диапазона 160 МГц предлагаются антенны АВМЗ-160У с длиной штыря равной четверти длины волны и АВМЗ-160М с длиной штыря 5/8 L. Антенны с длиной штыря 5/8 L имеют усиление 3 дБ и могут обеспечить повышенную дальность связи.

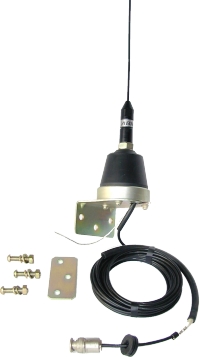

Антенны на кронштейне

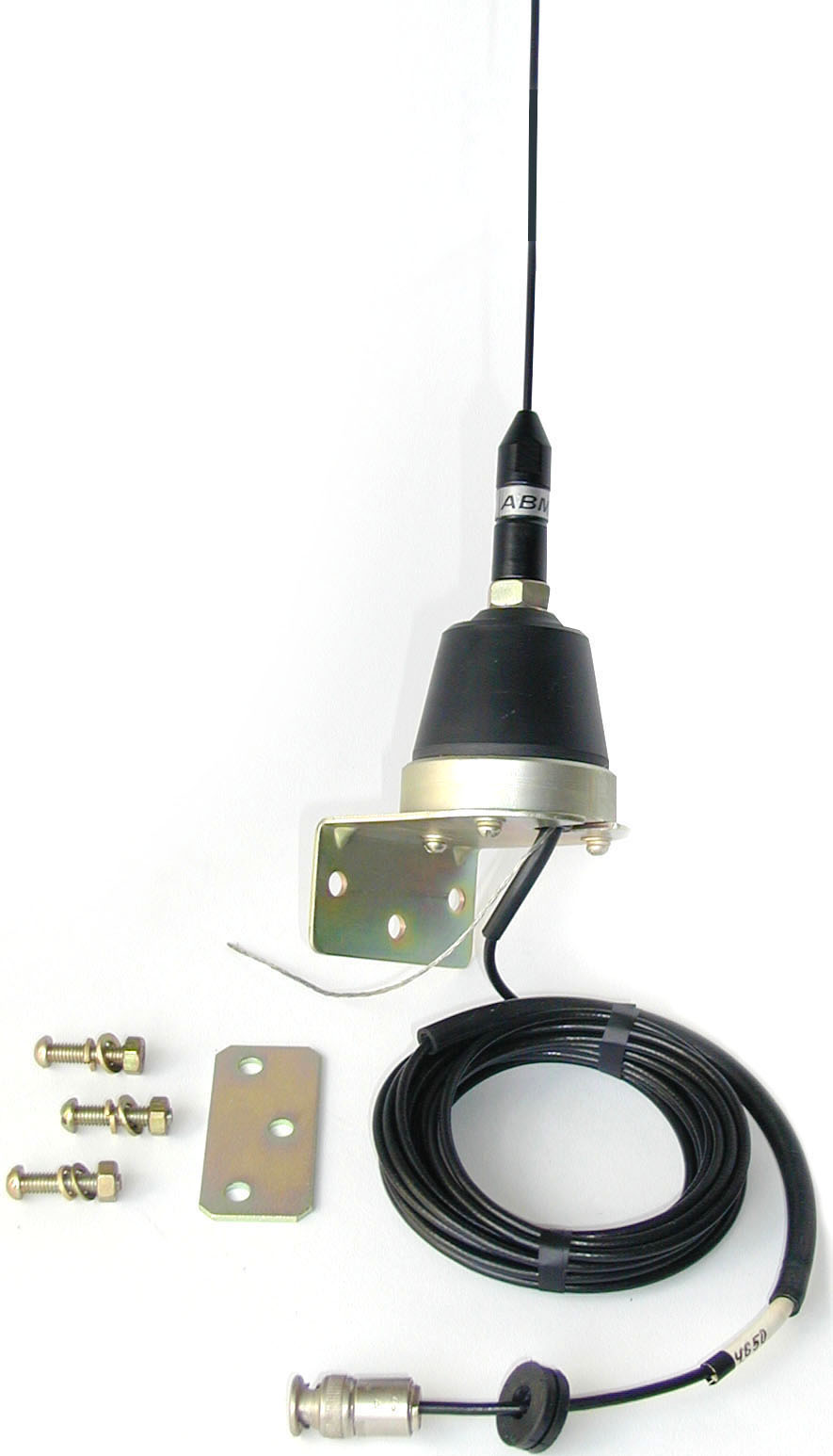

       Посмотреть(96кб)

Зачастую, при установке на автотранспорт удобны антенны устанавливать на кронштейн, т.е. не съемные антенны. В настоящее время предприятием выпускаются антенны диапазона 40 МГц. (АВКК-40) и диапазона 160 МГц (АВКК-160).



По пожеланиям наших заказчиков модернизирована антенна АВКК40 (антенна возимая с креплением на кронштейне диапазона 40 МГц) - в конструкцию антенны установлена грозозащита и введены проволочные противовесы, что позволяет ее устанавливать на стационарные объекты.


       Новая антенна называется АСКК40 предназначена для установки на стационарные объекты, с которых передается телеметрическая информация.
       При заказе антенны указывается рабочая частота. Полоса пропускания антенны около 1.8 МГц по КСВ = 2 (коэффициент стоячей волны).


ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Тип четвертьволновый вибратор
Поляризация вертикальная
Полоса пропускания, МГЦ 1,8 (по КСВ=2)
КСВ на резонансной частоте меньше 1,3
Усиление, дБ -1
Максимальная допустимая мощность, Вт 100
Входное сопротивление, Ом 50

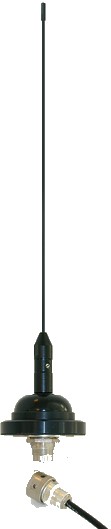

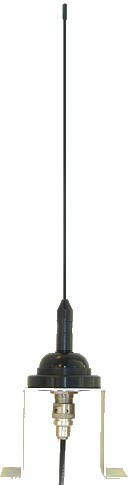

Антенны возимые врезные  АВВ-160, АВВ-400

Антенны  АВВ-160, АВВ-400 предназначены для работы в составе приемо-передающих радиосредств  в  диапазоне час-тот 160 МГц  и  400 МГц соответственно.
Устанавливаются на объект врезным спо-собом , либо через монтажную скобу .
В основании антенн встроен ВЧ разъем СР-50-131ПВ.
Антенны рассчитаны на эксплуа-тацию  при  температуре  окружающей среды -40?С до +50?С.



ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Диапазон рабочих частот 160 МГц - 146...174 МГц

Полоса пропускания (160), МГц - 15 МГц

Диапазон рабочих частот 400 МГц - 438...522 МГц

Полоса пропускания (400), МГц - 45 МГц

Поляризация вертикальная

КСВ на резонансной частоте - < 1,3

Входное сопротивление - 50 Ом

Максимальный габаритный размер - 590 мм




     Используя конструктивные элементы от антенн АВМЗ, предприятие имеет опыт выпуска возимых антенн на другие диапазоны частот, например, поставляются антенны в диапазоне 300 МГц и 400 МГц.
