АНТЕННА СТАЦИОНАРНАЯ " SIRIO TORNADO "

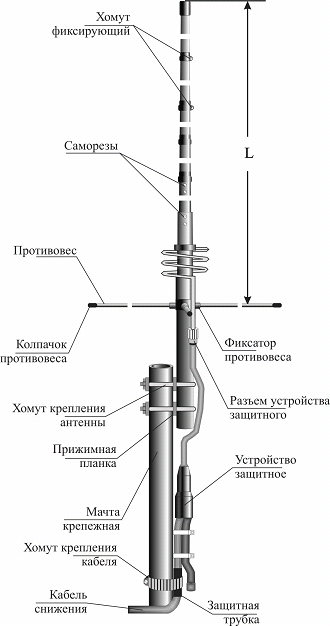

посмотреть(52 кб)



Краткое описание антенны " SIRIO TORNADO "

Всенаправленная базовая штыревая антенна "ST" диапазона частот 40 МГц предназначена для стационарной установки на зданиях и сооружениях в теневой зоне молниеотвода. Антенна  позволяет обеспечить устойчивую связь между удаленными объектами, имеет малый вес и высокую коррозионную стойкость, снабжена полиэтиленовыми муфтами, которые гарантируют полную водонепроницаемость.
 Антенна используется с  устройством защитным, надежно предохраняющим приемопередающую аппаратуру и оператора от наведенного статического электричества и токов средних значений. Для минимизации потерь монтаж устройства защитного на кабеле снижения выполнен без разъемного соединения. По желанию заказчика между «Устройством защитным» и кабелем снижения может быть введено дополнительное разъемное соединение.







Основные технические характеристики антенны с устройством защитным.

Диапазон рабочих частот : 27МГц
33,0...48,5 МГц
57,0...57,5 МГц
КСВ в рабочей полосе :  <1,2
Затухание в рабочей полосе не более  0,8 дБ



Лесная антенна

              Лесная проволочная антенна рекомендуется для использования совместно с носимыми радиостанциями. Малые габариты и вес позволяют брать антенны с собой на удаленные объекты, а так же оборудовать "стоянки", т.е. заранее установить антенны в нескольких оговоренных точках и по прибытии в ближайшую подключаться к уже установленной антенне и проводить сеанс связи.
       Проволочная антенна представляет собой конструкцию из ВЧ кабеля, ферритовой развязки и проволочных противовесов. Конструкция проста и доступна для самостоятельного изготовления.
       Проволочную антенну подвешивают, например, к кроне дерева, строения, или какой либо другой возвышенности. Для получения максимальной дальности связи антенну ориентируют таким образом, при котором нижняя точка излучающего вибратора была ближе к корреспонденту, а верхняя точка дальше от корреспондента.
       Дальность связи с использованием проволочной антенны увеличивается в 2 - 4 раза. Повышение дальности связи происходит за счет увеличения высоты подвески и большей эффективности полноразмерного штыря.
       Антенны серии АШН 40 (антенна штыревая носимая) представляет собой полуволновой вибратор, изготовленный на основе углепластиковых конструкций. Такая антенна эквивалентна проволочной антенне, но не требует возвышенностей для установки, что удобно в полевых условиях. В настоящее время антенна в разработке.

Рекомендации  по размещению и монтажу  антенны

Антенна устанавливается на металлическую заземлённую мачту высотой не менее 2м. Конструктивно мачта может быть выполнена  из  любого материала, обеспечивающего прочность конструкции, но, при этом для обеспечения грозозащищенности, антенну (ее основание) необходимо заземлить проводником сечением не менее 6 кв. мм.
Растяжки антенны являются противовесами, и их правильная установка  влияет на настройку антенны, в связи с этим, необходимо выполнить следующие правила при закреплении растяжек:
а) растяжки крепятся за свободные отверстия изоляторов;
б) угол между растяжками в горизонтальной плоскости должен быть около 120 градусов;
в) растяжки (в вертикальной плоскости) должны составлять угол со штырем антенны около 120 градусов.
При прокладке кабеля снижения следует исключить его провисание, перегибы с малым радиусом и механические нагрузки.

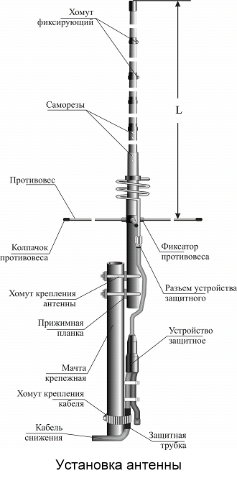

После подключения  кабеля снижения к антенне необходимо обеспечить влагозащиту разъёма с помощью защитного кожуха (см. рисунок).
Место установки антенны выбирайте не ближе 6 м от линий электропередач, металлических конструкций, молниеприемников. Металлические конструкции могут искажать диаграмму направленности антенны и снижать её эффективность.
Согласование антенны практически не зависит от длины кабеля, важно, что бы кабель имел волновое сопротивление 50 Ом.



АНТЕННА СТАЦИОНАРНАЯ  АСКК-160

АСКК-160 - антенна стационарная с креплением на кронштейне диапазона 160 МГц, предназначена для  работы в составе стационарных, диспетчерских и других радиостанций, работающих в диапазоне частот 144-174 МГц.
Антенна рассчитана на эксплуатацию при температуре окружающей среды от минус 50°C до 55°С.

Основные технические характеристики

Тип

5/8

Поляризация

Вертикальная

Полоса пропускания, МГц

3 (по КСВ 2)

КСВ на резонансной частоте

менее 1,3

Усиление, дБ

3

Максимально допустимая входная мощность, Вт



100

Входное сопротивление

50

Масса, не более,  кг

1



Рекомендации  по размещению и монтажу  антенны

Антенна устанавливается в теневой зоне громоотвода на металлическую заземлённую мачту   высотой не менее 2м. Конструктивно мачта может быть выполнена  из  любого материала, обеспечивающего прочность конструкции, но при этом для обеспечения безопасной эксплуатации антенну (ее основание) необходимо заземлить проводником сечением не менее 6 кв. мм.
При прокладке кабеля снижения следует исключить его провисание, перегибы с малым радиусом и механические нагрузки. Для уменьшения механических нагрузок кабель закрепить на мачте хомутами, как показано на рисунке.
После подключения  кабеля снижения к антенне необходимо обеспечить влагозащиту разъёма с помощью защитного кожуха (см. рисунок).
Место установки антенны выбирайте не ближе 6 м от линий электропередач, металлических конструкций, молниеприемников. Металлические конструкции могут искажать диаграмму направленности антенны и снижать её эффективность.
Согласование антенны  не зависит от длины кабеля, важно, что бы кабель имел волновое сопротивление 50 Ом.

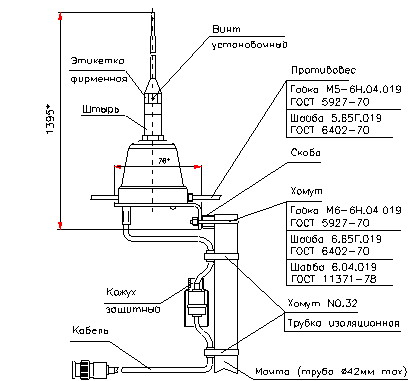

Сборка антенны

Штырь крепить к основанию ключом на 14 мм.
Штырь стопорить установочным винтом.
Противовесы стопорить пружинной шайбой, гайкой М5 ключом на 8 мм.

Внешний вид антенны
