Антенны для носимых радиостанций.

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

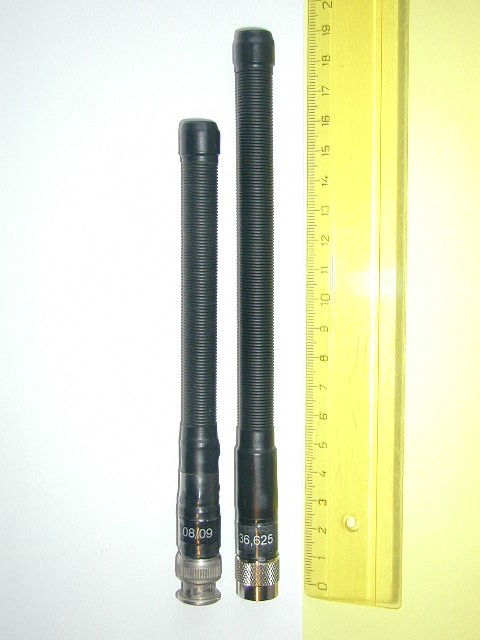

       В носимых радиостанциях "ВЭБР-40/8" и "ВЭБР-160/9" применяются спиральные антенны, которые при малых габаритах (по отношению к длине волны) имеют хорошие технические характеристики. К недостаткам этих антенн можно отнести их узкую полосу пропускания, так для антенн диапазона 40 МГц полоса пропускания по КСВ=1.5 составляет 0.2 - 0.5 МГц, а в диапазоне 160 МГц - 1.0 - 2.5 МГц. Каждая антенна для носимой радиостанции настраивается на заданную пользователем частоту с КСВ не хуже 1,5. Настройка проводится изменением геометрических размеров антенны и согласующим устройством, которое предусмотрено в конструкции антенны.
       Настройка носимой антенны проводится на специальных приспособлениях, имитирующих носимую радиостанцию в руке оператора.
       При пользовании радиостанцией необходимо учитывать, что наличие предметов у верхнего конца антенны несколько расстраивает антенну, что ведет к уменьшению дальности связи.
